VAN XOAY KHÓA KHÍ THỔI XUYÊN

Trong các hệ thống vận chuyển vật liệu rời bằng khí nén, việc kiểm soát lưu lượng cấp liệu đồng thời duy trì độ kín khí luôn là một yêu cầu kỹ thuật quan trọng. Chỉ cần vật liệu được cấp không ổn định hoặc xảy ra hiện tượng rò rỉ khí, toàn bộ hiệu suất của hệ thống có thể bị ảnh hưởng, từ giảm năng suất, tăng tiêu hao năng lượng cho đến mài mòn thiết bị và phát sinh sự cố trong quá trình vận hành. Chính vì vậy, Van xoay khóa khí thổi xuyên đã trở thành một trong những thiết bị không thể thiếu trong các dây chuyền vận chuyển bột và hạt hiện đại.

Khác với các dòng van xoay thông thường chỉ thực hiện nhiệm vụ định lượng và khóa khí, Van xoay khóa khí thổi xuyên được thiết kế để dòng khí vận chuyển đi trực tiếp xuyên qua thân van, giúp vật liệu được cuốn ngay vào đường ống khí nén. Thiết kế này đặc biệt phù hợp với các loại bột mịn, vật liệu nhẹ, vật liệu có xu hướng bám dính hoặc yêu cầu vận chuyển ở tốc độ cao. Nhờ khả năng kết hợp giữa định lượng chính xác, duy trì chênh áp và tối ưu hóa dòng khí, thiết bị được ứng dụng rộng rãi trong các ngành xi măng, nhiệt điện, hóa chất, thực phẩm, nhựa, khoáng sản và nhiều lĩnh vực công nghiệp khác.

Bài viết dưới đây sẽ phân tích chi tiết nguyên lý hoạt động, cấu tạo, các thông số kỹ thuật quan trọng, ưu điểm, hạn chế cũng như tiêu chí lựa chọn Van xoay khóa khí thổi xuyên nhằm giúp kỹ sư, đơn vị thiết kế và chủ đầu tư có cái nhìn toàn diện khi lựa chọn thiết bị cho hệ thống vận chuyển khí nén.

Để có thể nhận được những tư vấn chi tiết hơn về những sản phẩm của chúng tôi, quý khách vui lòng liên hệ theo thông tin bên dưới:

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX

SĐT: 0357130444 Tel / Zalo  (Mr. Tú – Vito)

Ngoài ra, để có thể tham khảo các sản phẩm van xoay – van quay mà chúng tôi đang cung cấp, quý khách hàng có thể truy cập theo thông tin bên dưới:

Van xoay – Van quay

Van xoay khóa khí chịu mài mòn

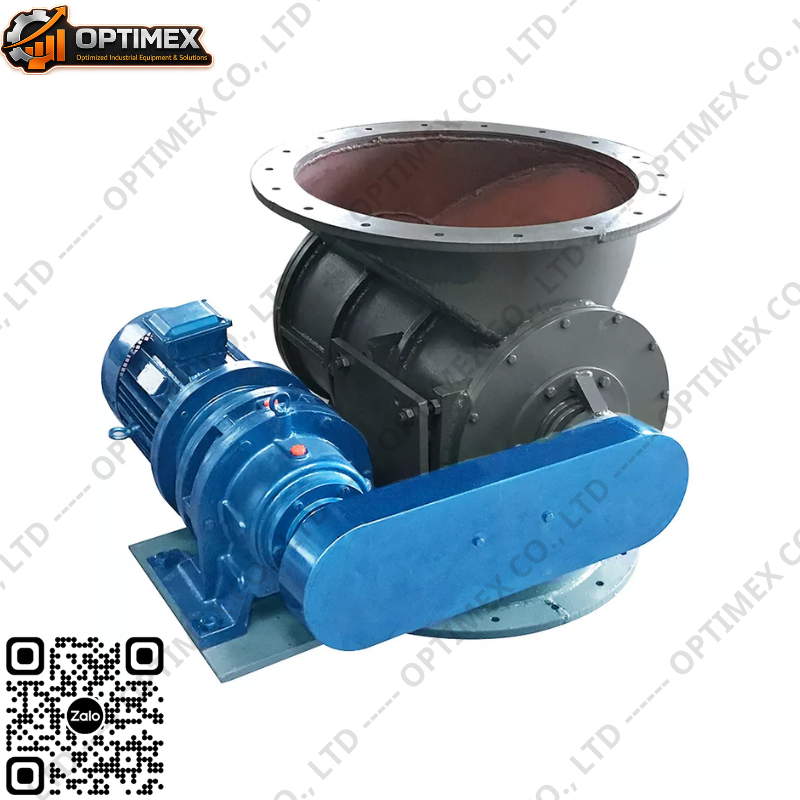

Van xoay khóa khí thổi xuyên là gì?

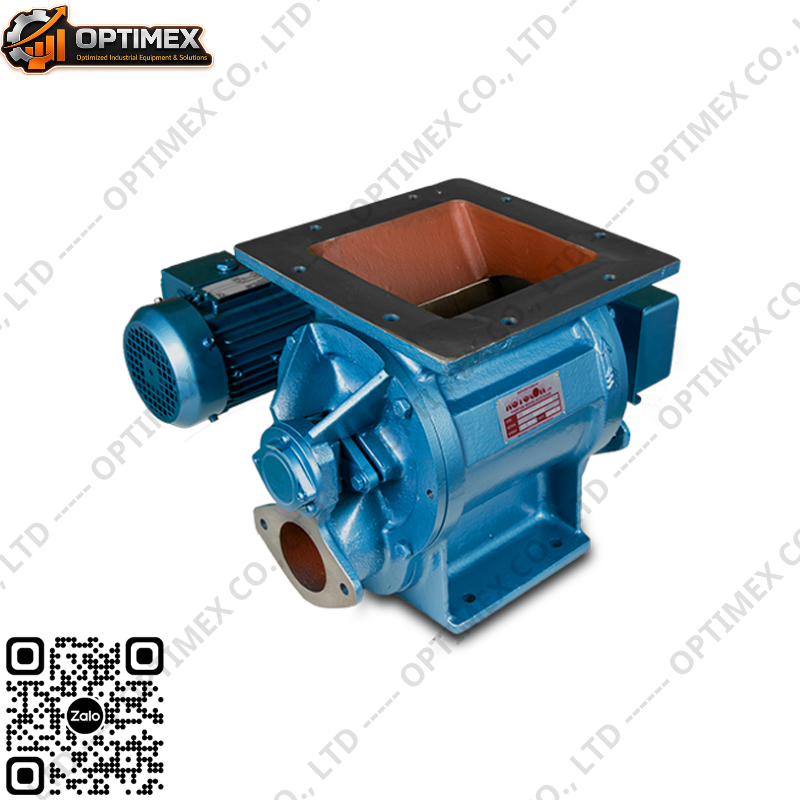

Van xoay khóa khí thổi xuyên (Blow Through Rotary Airlock Valve) là loại van xoay định lượng được thiết kế để cấp vật liệu trực tiếp vào dòng khí vận chuyển áp lực. Không giống dòng Drop Through Rotary Valve, nơi vật liệu rơi tự do xuống đường ống sau khi đi qua rotor, ở thiết kế Blow Through, đường ống khí được bố trí xuyên qua thân van ngay phía dưới rotor. Khi rotor quay, vật liệu được nạp vào từng khoang cánh và ngay lập tức bị dòng khí tốc độ cao cuốn đi.

Thiết kế này giúp hạn chế hiện tượng tích tụ vật liệu trong buồng xả, giảm nguy cơ đóng bánh, tăng hiệu quả vận chuyển và phù hợp với các hệ thống pneumatic conveying áp suất dương.

Nguyên lý hoạt động

Nguyên lý hoạt động của Van xoay khóa khí thổi xuyên dựa trên sự phối hợp giữa chuyển động quay của rotor và dòng khí vận chuyển.

Quá trình làm việc gồm bốn bước:

• Vật liệu từ silo hoặc phễu chứa rơi xuống cửa nạp.
• Rotor chia vật liệu thành từng khoang có thể tích xác định.
• Khi rotor quay tới vị trí xả, dòng khí áp suất cao đi xuyên qua thân van sẽ cuốn vật liệu ra khỏi khoang rotor.
• Vật liệu được đưa vào đường ống vận chuyển với vận tốc lớn.

Nhờ cơ chế này, lưu lượng cấp liệu gần như liên tục và đồng đều, đồng thời duy trì khả năng khóa khí giữa vùng áp suất cao và áp suất thấp.

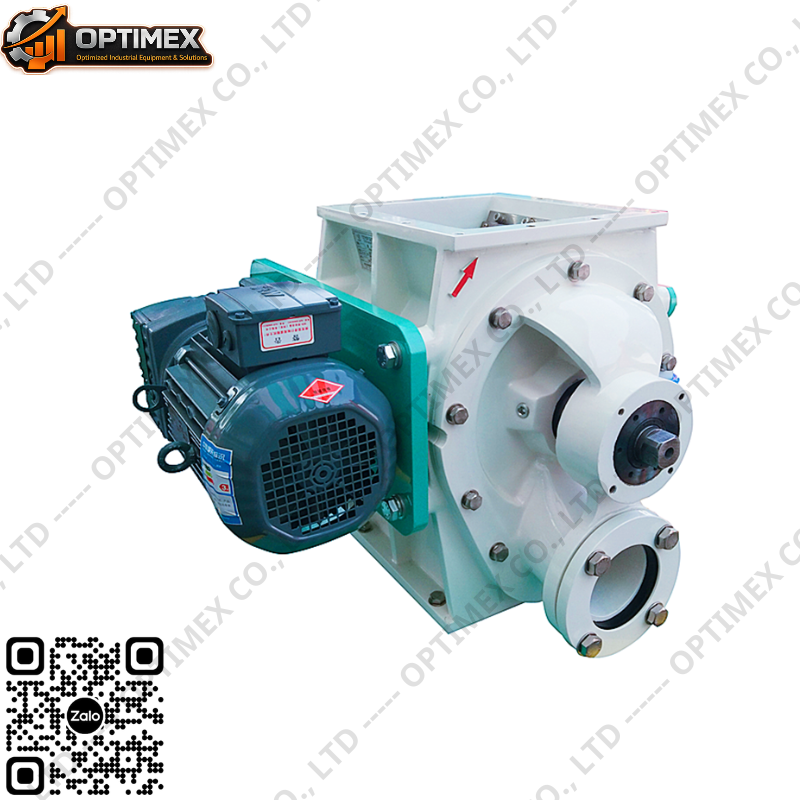

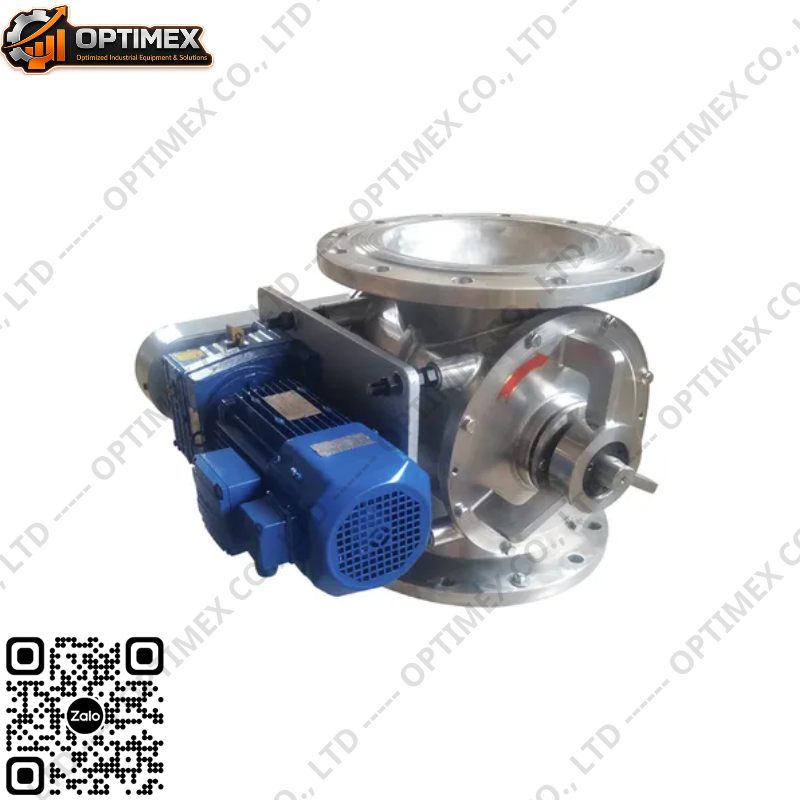

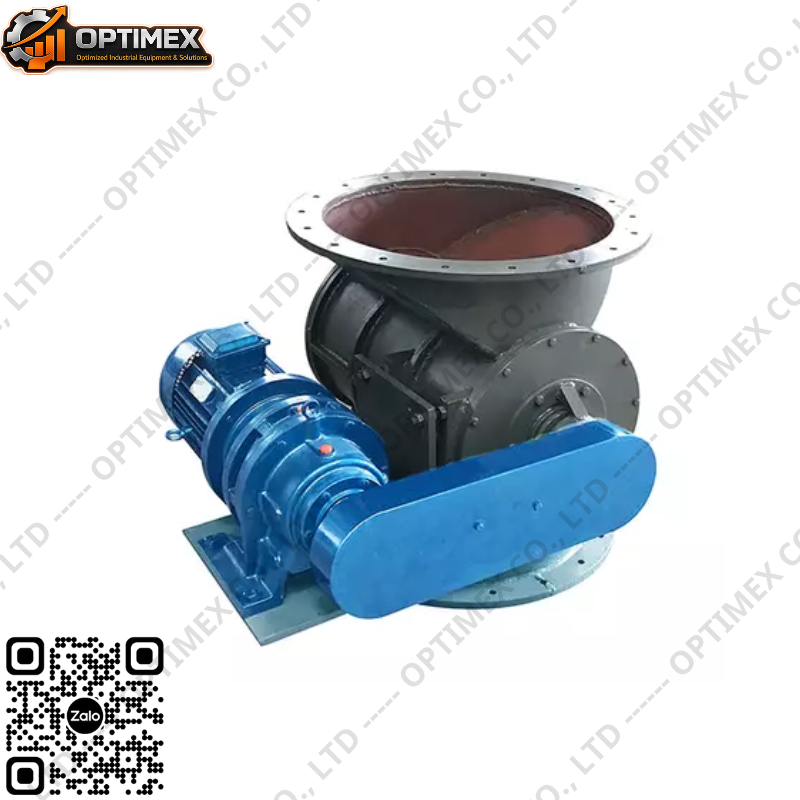

Cấu tạo của Van xoay khóa khí thổi xuyên

Mặc dù có nhiều biến thể tùy nhà sản xuất, cấu tạo cơ bản của thiết bị gồm:

Thân van

Thường được chế tạo bằng:

• Gang FC
• Thép carbon
• Inox 304
• Inox 316L

Thân van phải đủ độ cứng để chịu áp suất làm việc và chống biến dạng khi vận hành lâu dài.

Rotor

Rotor là bộ phận quan trọng nhất.

Có nhiều dạng:

• Rotor kín
• Rotor hở
• Rotor đầu vát
• Rotor chống bám
• Rotor nhiều cánh
• Rotor ít cánh

Thông thường số cánh từ 6–10 cánh.

Dung tích mỗi khoang quyết định trực tiếp lưu lượng cấp liệu.

Trục

Trục được gia công chính xác, đảm bảo đồng tâm nhằm giảm rung động và tăng tuổi thọ bạc đạn.

Bạc đạn

Thông thường bố trí ngoài thân van nhằm tránh tiếp xúc với nhiệt độ và bụi.

Phớt kín

Các loại phổ biến:

• PTFE
• Viton
• Packing graphite
• Mechanical seal

Lựa chọn phụ thuộc áp suất, nhiệt độ và tính chất vật liệu.

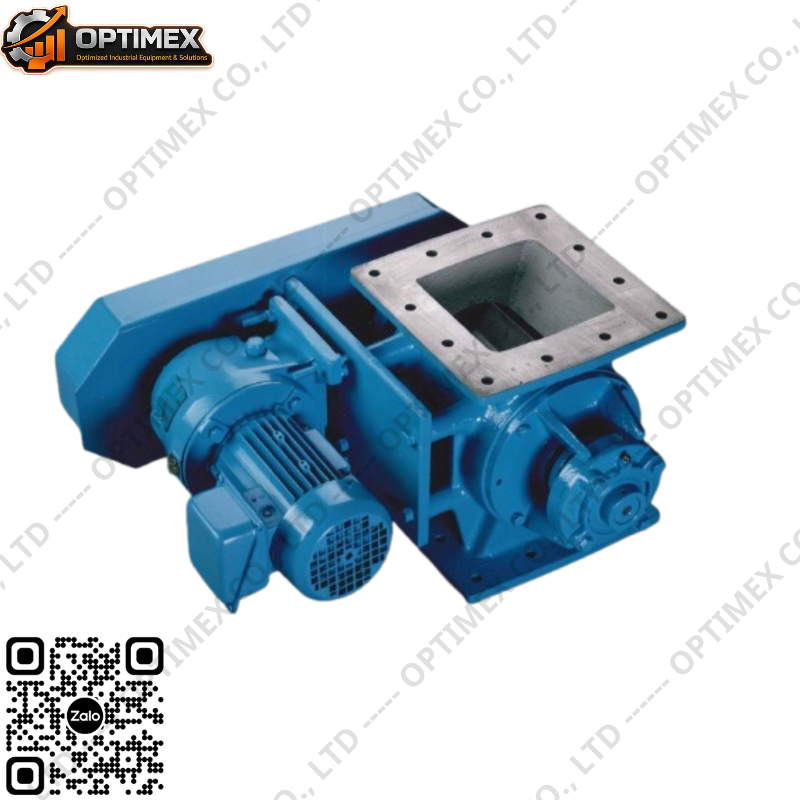

Hộp giảm tốc

Động cơ thường kết hợp với hộp giảm tốc bánh răng hoặc cyclo để đạt tốc độ quay từ vài vòng đến vài chục vòng/phút.

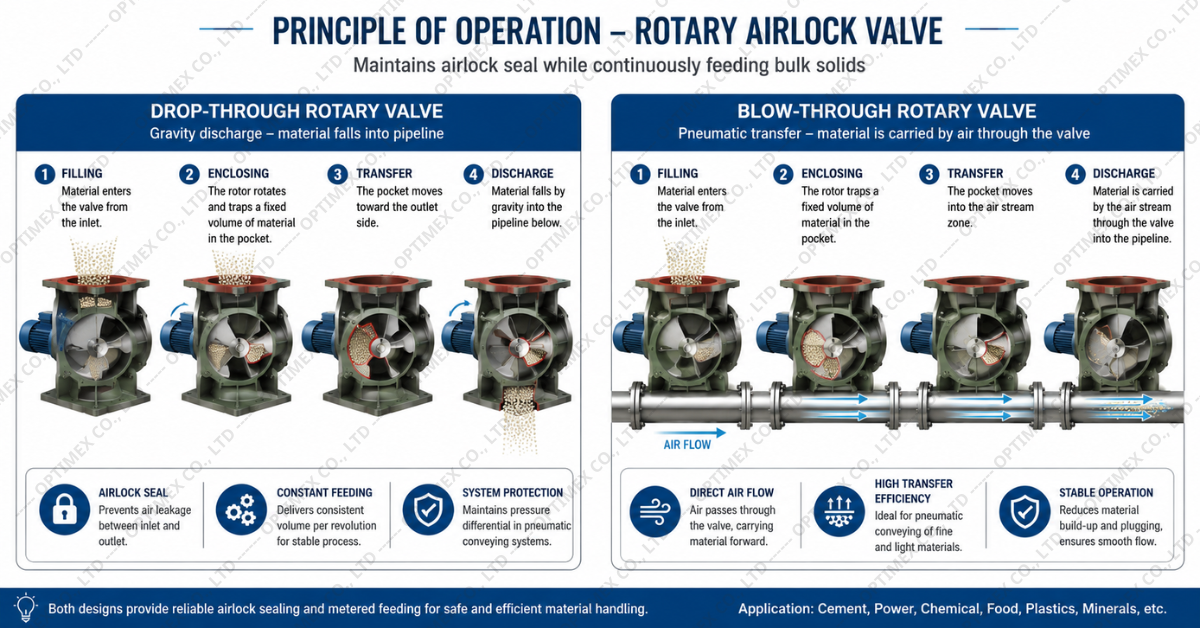

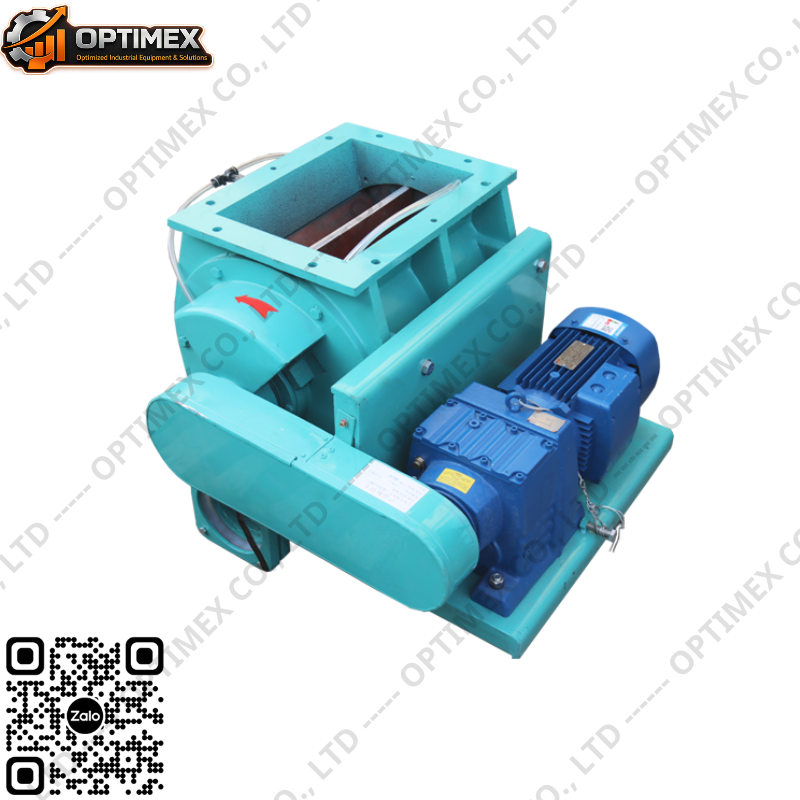

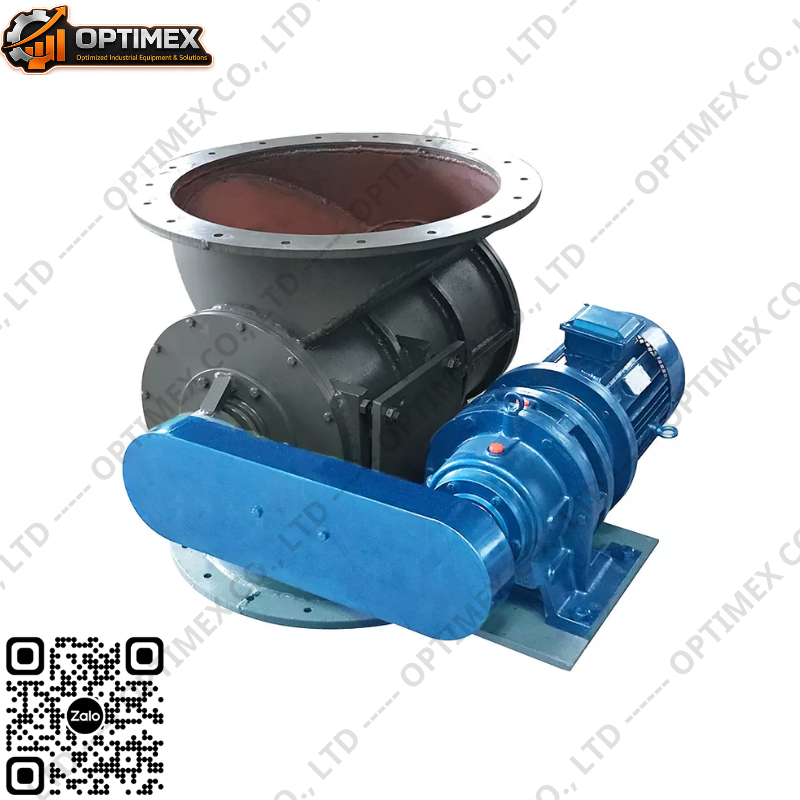

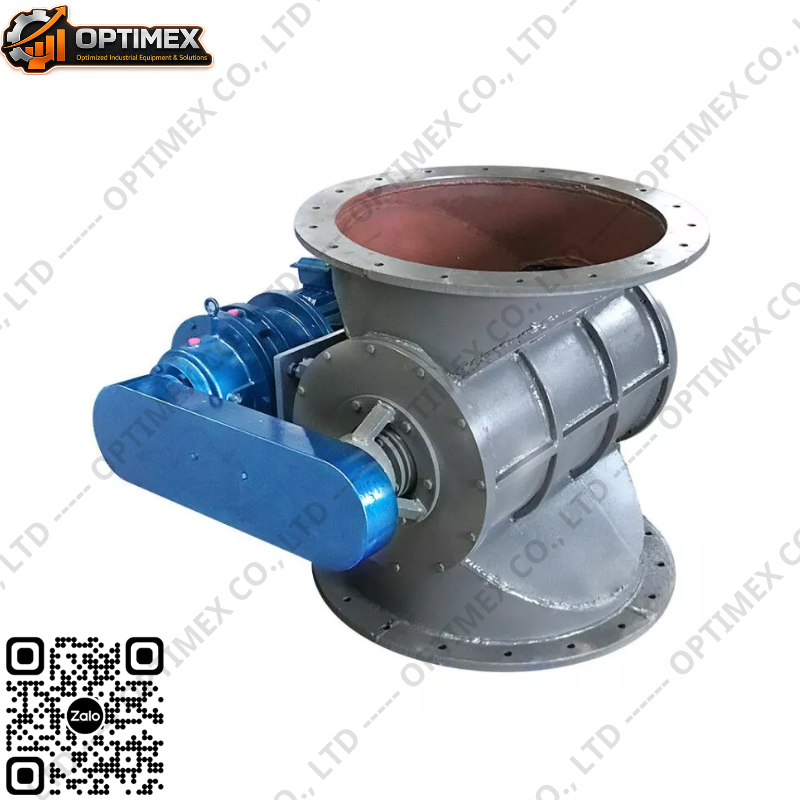

Điểm khác biệt giữa Blow Through và Drop Through

Đây là nội dung thường gây nhầm lẫn khi lựa chọn thiết bị.

Tiêu chí	Blow Through	Drop Through
Đường khí	Đi xuyên thân van	Nằm dưới cửa xả
Khả năng cuốn vật liệu	Rất cao	Trung bình
Phù hợp vật liệu nhẹ	Rất tốt	Tốt
Chống bám	Cao	Trung bình
Hiệu suất vận chuyển	Cao	Phụ thuộc trọng lực
Ứng dụng	Dense phase, dilute phase	Chủ yếu dilute phase

Đối với các loại bột mịn như xi măng, tro bay, bột đá, silica, carbon black hoặc bột hóa chất, Van xoay khóa khí thổi xuyên thường mang lại hiệu quả vượt trội.

Các thông số kỹ thuật quan trọng

1. Lưu lượng cấp liệu

Lưu lượng được xác định bởi:

• Thể tích khoang rotor
• Tốc độ quay
• Hệ số điền đầy vật liệu

Công thức gần đúng:

Q = V × n × η

Trong đó:

• Q: lưu lượng
• V: thể tích mỗi vòng quay
• n: tốc độ quay
• η: hệ số điền đầy

Việc tăng tốc độ quay không phải lúc nào cũng làm tăng năng suất do vật liệu có thể không kịp lấp đầy các khoang rotor.

2. Tốc độ quay

Thông thường:

• 5–15 rpm đối với vật liệu nặng
• 15–30 rpm với vật liệu thông thường
• 30–50 rpm đối với một số ứng dụng đặc biệt

Tốc độ quá cao làm tăng mài mòn và giảm hiệu quả khóa khí.

3. Khe hở rotor

Đây là yếu tố quyết định hiệu suất của Van xoay khóa khí thổi xuyên.

Nếu khe hở quá lớn:

• Rò rỉ khí tăng
• Hiệu suất giảm
• Tiêu hao khí nén cao

Nếu khe hở quá nhỏ:

• Rotor dễ cạ vào thân van
• Nguy cơ kẹt vật liệu
• Mài mòn nhanh

Thông thường khe hở chỉ từ vài phần mười milimét và được gia công chính xác.

4. Áp suất làm việc

Tùy thiết kế:

• Chân không
• 0,5 bar
• 1 bar
• 2 bar
• 3 bar
• Cao hơn với thiết kế đặc biệt

Khả năng chịu áp phụ thuộc vào độ kín của rotor, phớt và thân van.

5. Nhiệt độ

Có thể từ nhiệt độ môi trường đến hơn 250°C khi sử dụng vật liệu và phớt phù hợp.

Ưu điểm của Van xoay khóa khí thổi xuyên

Những ưu điểm nổi bật gồm:

• Định lượng vật liệu ổn định.
• Duy trì khả năng khóa khí hiệu quả.
• Giảm thất thoát áp suất.
• Hạn chế hiện tượng đóng bánh.
• Giảm hiện tượng tồn lưu vật liệu.
• Phù hợp với vật liệu bột mịn.
• Hoạt động liên tục.
• Tiêu hao năng lượng thấp.
• Tuổi thọ cao nếu được lựa chọn đúng.

Các yếu tố ảnh hưởng đến tuổi thọ

Một số nguyên nhân làm giảm tuổi thọ thiết bị:

• Mài mòn do vật liệu có tính ăn mòn hoặc độ cứng cao.
• Rotor cạ thân van.
• Vòng bi làm việc trong môi trường bụi.
• Phớt kín bị lão hóa.
• Quá tải động cơ.
• Dị vật lọt vào rotor.

Việc bảo trì định kỳ giúp kéo dài đáng kể tuổi thọ của Van xoay khóa khí thổi xuyên.

Tiêu chí lựa chọn

Khi lựa chọn thiết bị cần xác định:

• Loại vật liệu.
• Khối lượng riêng.
• Kích thước hạt.
• Độ mài mòn.
• Độ bám dính.
• Lưu lượng yêu cầu.
• Áp suất vận hành.
• Nhiệt độ.
• Kích thước đường ống.
• Kiểu rotor.
• Vật liệu chế tạo.
• Kiểu phớt.
• Loại động cơ.
• Yêu cầu chống cháy nổ nếu có.

Không nên lựa chọn chỉ dựa trên kích thước cửa vào mà cần tính toán đồng thời lưu lượng, vận tốc khí và đặc tính vật liệu để đảm bảo hệ thống vận hành ổn định.

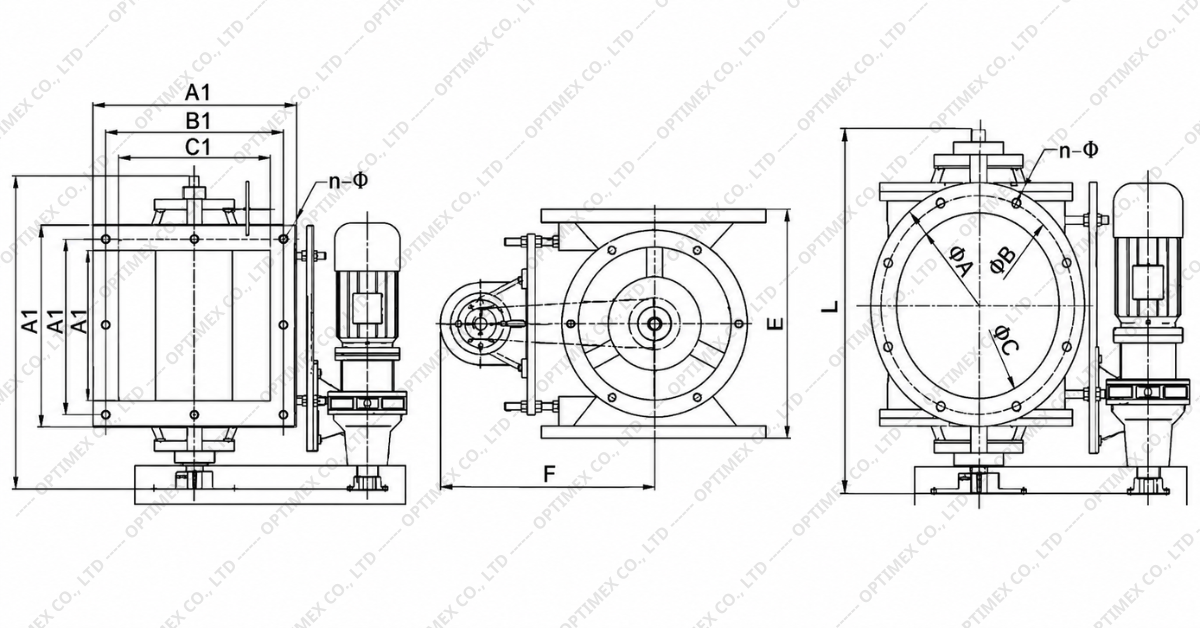

Dưới đây là bảng kích thước tiêu chuẩn, giúp khách hàng có thể lựa chọn tùy vào ứng dụng và vị trí lắp đặt thực tế:

Type	Volume/Rotation	ΦA	ΦB	ΦC	A1	B1	C1	E	Motor	Speed	Temperature	L	n-Φ (mm)
2 type	2L/T	240	200	150	240×240	200	150×150	320	BWD0-0.75-59	24	280	450	8-Φ11
4 type	4L/T	280	240	180	270×270	230	180×180	350	BWD0-0.75-59	24	280	480	8-Φ11
6 type	6L/T	300	260	200	290×290	250	200×200	370	BWD0-0.75-59	24	280	500	8-Φ11
8 type	8L/T	320	280	220	310×310	270	220×220	380	BWD0-0.75-59	24	280	520	8-Φ11
10 type	10L/T	340	300	240	330×330	290	240×240	380	BWD0-0.75-59	24	280	540	8-Φ11
12 type	12L/T	360	320	260	350×350	310	260×260	440	BWD1-0.75-59	24	280	560	8-Φ17
14 type	14L/T	380	340	280	370×370	330	280×280	450	BWD1-1.1-59	24	280	580	8-Φ17
16 type	16L/T	400	360	300	400×400	350	300×300	460	BWD1-1.5-59	24	280	600	8-Φ17
18 type	18L/T	420	380	320	420×420	370	320×320	480	BWD1-1.5-59	24	280	620	8-Φ17
20 type	20L/T	440	400	340	440×440	390	340×340	500	BWD1-1.5-59	24	280	640	8-Φ17
26 type	26L/T	500	460	400	510×510	450	400×400	530	BWD2-2.2-59	24	280	700	12-Φ17
30 type	30L/T	560	500	440	550×550	495	440×440	550	BWD2-3-59	24	280	760	12-Φ17
40 type	40L/T	620	558	500	620×620	558	500×500	560	BWD2-4-59	24	280	820	12-Φ17
50 type	50L/T	650	600	540	650×650	600	540×540	580	BWD4-4-59	24	280	850	12-Φ17

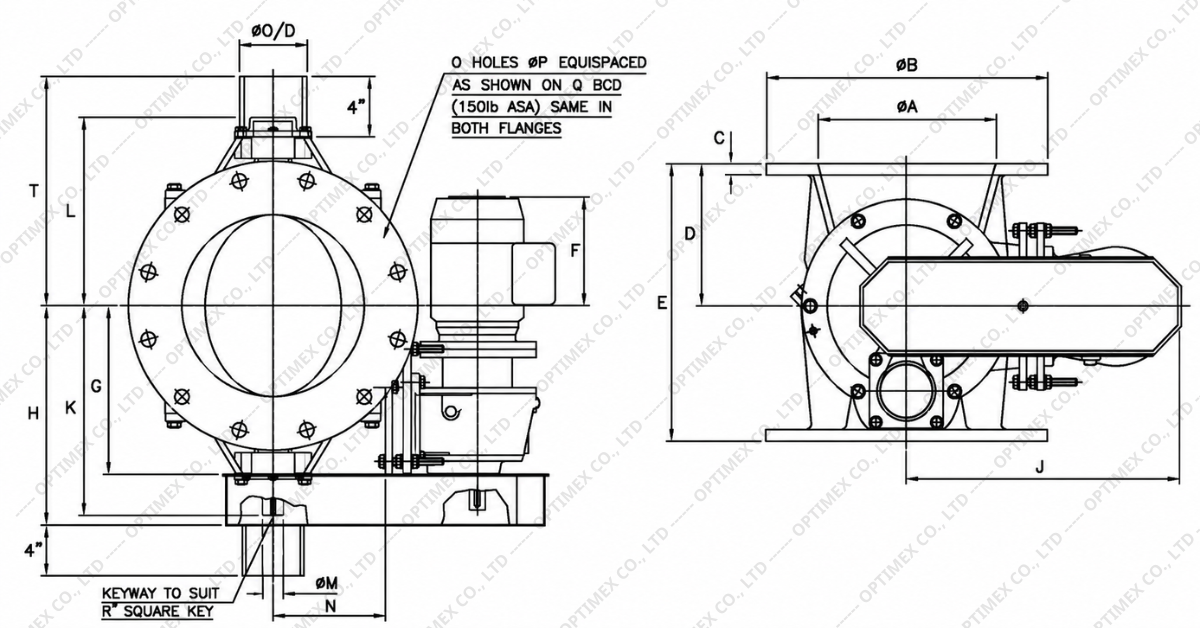

Bảng thông số dạng thứ 2:

Size	A	B	C	D	E	F	G	H	J	K	L	M	N	O	P	Q	R	T	OD	HP
6	6	11	1/2	5 1/2	10 5/8	8 7/8	7 5/8	10 3/4	14 3/8	10 1/4	8 13/16	1 1/4	5 5/8	8	7/8	9 1/2	1/4	11 5/8	2 3/8	0.5
8	8	13 1/2	1/2	6 5/16	12 3/16	7 7/8	8 5/8	11 7/8	14 3/8	11 1/4	9 7/8	1 1/4	5 5/8	8	7/8	11 3/4	1/4	12 5/8	2 7/8	0.5
10	10	16	9/16	7 7/8	15	9	9 15/16	13 9/16	17 3/8	12 5/8	11 1/4	1 1/2	6 1/8	12	1	14 1/4	3/8	13 15/16	3 1/2	1
12	12	19	3/4	9 7/16	18 5/16	7 7/8	11 1/8	14 7/8	18 7/8	13 3/4	12 3/8	1 1/2	7 11/16	12	1	17	3/8	15 1/8	4	1
16	16	23 1/2	3/4	11 13/16	22 13/16	8 3/16	13 3/4	18 3/4	23 1/4	18	15 3/4	2 1/2	9 1/4	20	1 1/8	21 1/4	5/8	17 11/16	5 9/16	1.5

Ngoài ra, để đáp ứng những nhu cầu lắp đặt và sử dụng thực tế, chúng tôi còn nhận gia công, thiết kế theo yêu cầu của quý khách hàng. Để khách hàng có thể yên tâm sử dung, cũng như tiết kiệm chi phí khi mua vật tư dự phòng cho sản phẩm.

Ứng dụng thực tế

Nhờ khả năng cấp liệu ổn định và duy trì độ kín khí, Van xoay khóa khí thổi xuyên được sử dụng rộng rãi trong:

• Nhà máy xi măng.
• Trạm nghiền.
• Nhà máy nhiệt điện.
• Hệ thống vận chuyển tro bay.
• Sản xuất vôi.
• Nhà máy hóa chất.
• Ngành nhựa.
• Chế biến ngũ cốc.
• Nhà máy đường.
• Nhà máy thức ăn chăn nuôi.
• Chế biến tinh bột.
• Sản xuất bột đá.
• Gốm sứ.
• Pin và vật liệu năng lượng mới.

Đặc biệt trong các hệ thống pneumatic conveying áp suất dương, thiết bị giúp giảm tổn thất áp suất và nâng cao hiệu quả vận chuyển vật liệu trên quãng đường dài.

Bảo trì và vận hành

Để Van xoay khóa khí thổi xuyên hoạt động ổn định trong thời gian dài, cần:

• Kiểm tra khe hở rotor định kỳ.
• Bôi trơn vòng bi theo khuyến cáo của nhà sản xuất.
• Theo dõi dòng điện động cơ để phát hiện hiện tượng quá tải.
• Kiểm tra độ kín của phớt trục.
• Loại bỏ dị vật trước khi cấp liệu.
• Kiểm tra độ mòn của rotor và thân van.
• Hiệu chỉnh tốc độ quay phù hợp với lưu lượng thực tế.

Việc bảo trì chủ động không chỉ kéo dài tuổi thọ thiết bị mà còn giảm đáng kể chi phí dừng máy và sửa chữa.

Kết luận

Trong các hệ thống vận chuyển vật liệu bằng khí nén hiện đại, Van xoay khóa khí thổi xuyên không chỉ đóng vai trò là thiết bị định lượng mà còn là “điểm khóa khí” quyết định đến hiệu suất của toàn bộ dây chuyền. Thiết kế cho phép dòng khí đi xuyên qua thân van giúp vật liệu được cuốn đi ngay khi rời khỏi rotor, từ đó hạn chế bám dính, giảm tắc nghẽn và duy trì lưu lượng ổn định ngay cả với các loại bột mịn hoặc vật liệu có tính lưu động kém.

Để khai thác tối đa hiệu quả của Van xoay khóa khí thổi xuyên, việc lựa chọn đúng kích thước, kiểu rotor, vật liệu chế tạo, hệ thống làm kín và tốc độ quay cần được thực hiện dựa trên các thông số vận hành thực tế thay vì chỉ dựa vào kích thước danh nghĩa. Khi được thiết kế và lựa chọn phù hợp, thiết bị sẽ góp phần nâng cao năng suất, giảm tiêu hao năng lượng, tăng độ tin cậy của hệ thống và tối ưu chi phí vận hành trong suốt vòng đời của dây chuyền sản xuất.
