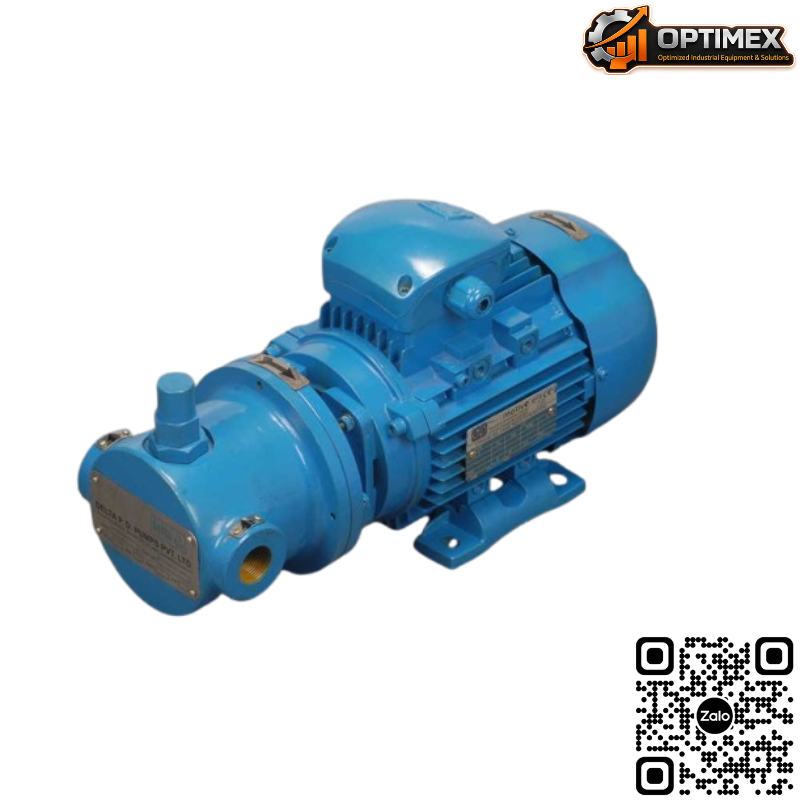

BƠM BÁNH RĂNG TROCHOID

Trong nhiều hệ thống thủy lực và bôi trơn công nghiệp hiện đại, yêu cầu về một loại bơm có kích thước nhỏ gọn, vận hành ổn định và lưu lượng đều là vô cùng quan trọng. Đặc biệt trong các thiết bị như máy ép, máy công cụ, hệ thống bôi trơn động cơ, hay thiết bị truyền động chính xác, việc lựa chọn đúng loại bơm có thể quyết định đến độ ổn định và tuổi thọ của toàn bộ hệ thống. Trong số các dòng bơm thể tích được sử dụng phổ biến hiện nay, Bơm bánh răng trochoid nổi bật nhờ cấu trúc đơn giản nhưng hiệu quả làm việc cao. Nhờ nguyên lý chuyển động đặc biệt của biên dạng trochoid, loại bơm này có khả năng tạo lưu lượng ổn định, độ rung thấp và hiệu suất cơ học tốt, phù hợp với nhiều ứng dụng kỹ thuật đòi hỏi độ tin cậy cao.

Để biết thêm các thông tin chi tiết về các dòng sản phẩm Bơm bánh răng mà Optimex đang phân phối trên thị trường, quý khách hàng vui lòng truy cập:

BƠM BÁNH RĂNG – OPTIMEX

1. Tổng quan về Bơm bánh răng trochoid

Bơm bánh răng trochoid là một dạng bơm thể tích thuộc nhóm bơm bánh răng trong, trong đó rotor bên trong và rotor bên ngoài có biên dạng được thiết kế theo đường cong trochoid. Cấu trúc này tạo ra các khoang kín thay đổi thể tích khi rotor quay, từ đó hút và đẩy chất lỏng qua bơm.

Khác với bơm bánh răng ngoài thông thường, Bơm bánh răng trochoid sử dụng hai rotor có số răng khác nhau (thường chênh lệch 1 răng). Khi rotor trong quay, rotor ngoài sẽ quay theo quỹ đạo lệch tâm, tạo ra các buồng làm việc có thể tích thay đổi tuần hoàn.

Nhờ cấu trúc này, Bơm bánh răng trochoid có nhiều ưu điểm:

• Lưu lượng ổn định

• Độ rung và tiếng ồn thấp

• Hiệu suất thể tích cao

• Khả năng tự hút tốt

• Kích thước nhỏ gọn

Những đặc điểm này khiến Bơm bánh răng trochoid trở thành lựa chọn phổ biến trong các hệ thống dầu bôi trơn, hệ thống thủy lực áp suất trung bình và nhiều thiết bị cơ khí chính xác.

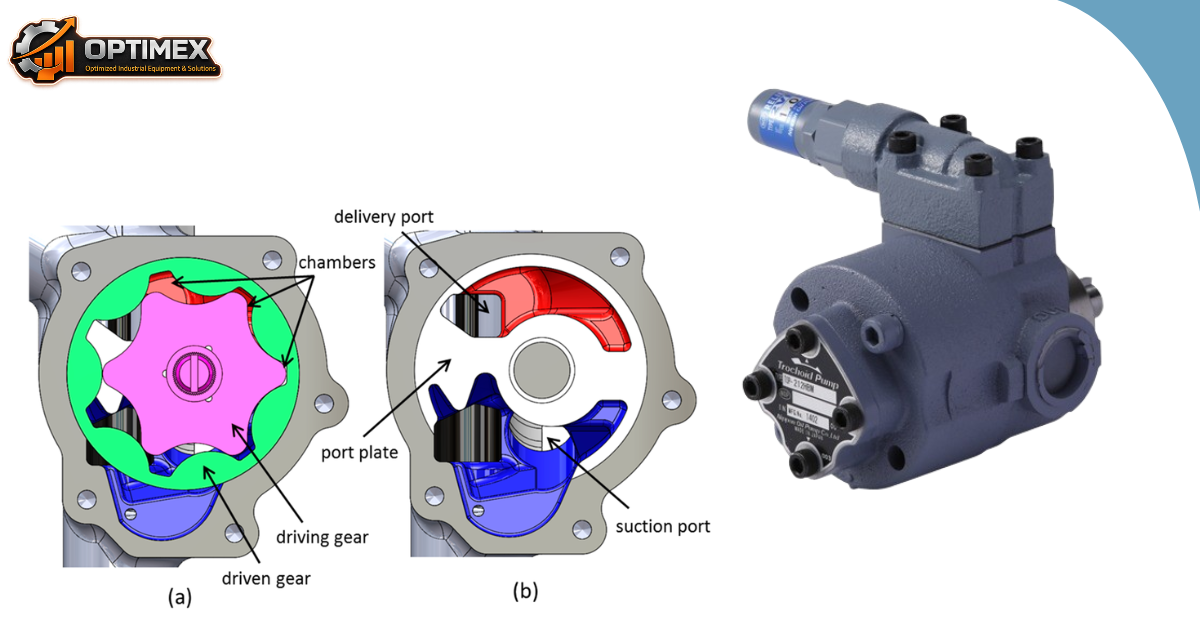

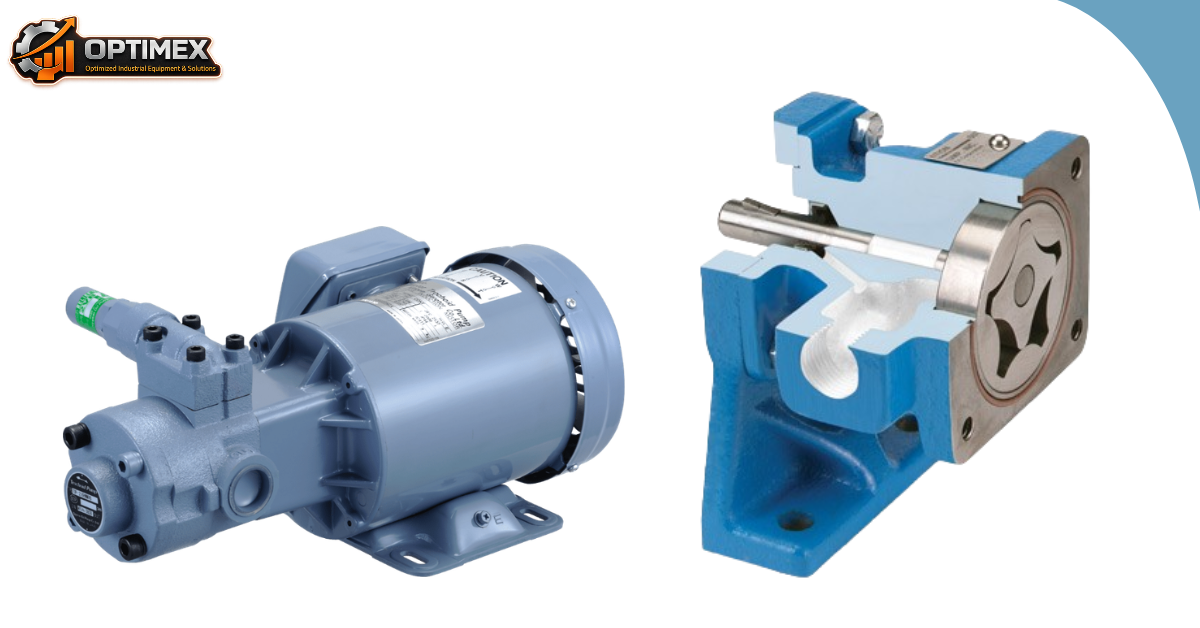

2. Cấu tạo của Bơm bánh răng trochoid

Một Bơm bánh răng trochoid tiêu chuẩn thường bao gồm các bộ phận chính sau:

2.1 Rotor trong (Inner Rotor)

Rotor trong được gắn trực tiếp với trục dẫn động của bơm. Bộ phận này có:

• Số răng ít hơn rotor ngoài

• Biên dạng răng theo đường cong trochoid

• Chuyển động quay chính của bơm

Rotor trong chính là bộ phận tạo ra chuyển động dẫn động cho toàn bộ cơ cấu của Bơm bánh răng trochoid.

2.2 Rotor ngoài (Outer Rotor)

Rotor ngoài bao quanh rotor trong và có:

• Số răng nhiều hơn rotor trong 1 răng

• Chuyển động quay lệch tâm

• Tạo khoang hút và khoang đẩy

Sự tương tác giữa hai rotor tạo nên các khoang kín có thể tích biến thiên – nguyên lý hoạt động cốt lõi của Bơm bánh răng trochoid.

2.3 Vỏ bơm (Pump Housing)

Vỏ bơm có nhiệm vụ:

• Bao kín toàn bộ cơ cấu

• Dẫn hướng dòng chất lỏng

• Chịu áp lực làm việc

Vật liệu thường dùng gồm:

• Gang cầu

• Thép hợp kim

• Nhôm đúc (đối với bơm nhỏ)

2.4 Nắp bơm (Cover Plate)

Nắp bơm giữ vai trò:

• Định vị rotor

• Tạo độ kín thủy lực

• Giảm rò rỉ nội bộ

Độ chính xác gia công của bộ phận này ảnh hưởng lớn đến hiệu suất của Bơm bánh răng trochoid.

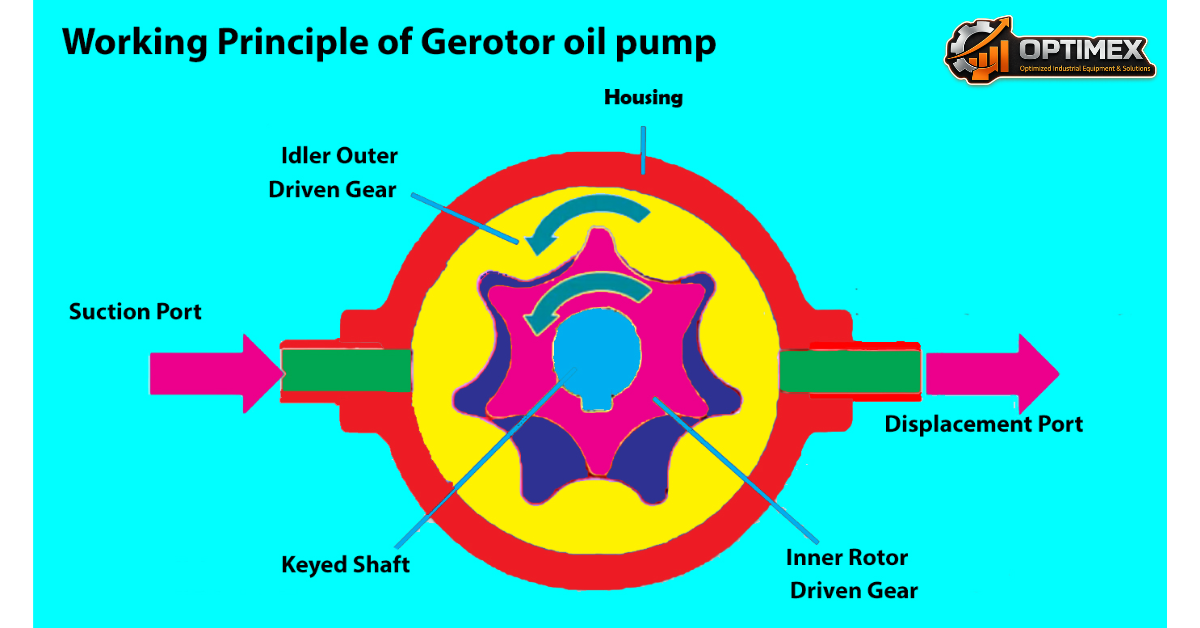

3. Nguyên lý hoạt động

Nguyên lý làm việc của Bơm bánh răng trochoid dựa trên sự thay đổi thể tích của các buồng làm việc giữa hai rotor.

Quá trình hoạt động gồm ba giai đoạn chính:

3.1 Giai đoạn hút

Khi rotor quay:

• Khoảng cách giữa rotor trong và rotor ngoài tăng lên

• Thể tích buồng làm việc tăng

• Áp suất giảm

Lúc này chất lỏng được hút vào bơm qua cửa hút.

3.2 Giai đoạn vận chuyển

Chất lỏng bị giữ trong các khoang kín giữa hai rotor và di chuyển theo chuyển động quay của rotor từ cửa hút sang cửa đẩy.

Đây là giai đoạn vận chuyển thể tích kín đặc trưng của Bơm bánh răng trochoid.

3.3 Giai đoạn đẩy

Khi rotor tiếp tục quay:

• Thể tích buồng giảm

• Áp suất tăng

• Chất lỏng bị ép ra cửa xả

Chu trình này lặp lại liên tục tạo ra dòng chảy ổn định.

4. Đặc điểm kỹ thuật nổi bật

Nhờ thiết kế trochoid đặc biệt, Bơm bánh răng trochoid có nhiều đặc điểm vượt trội so với các loại bơm thể tích khác.

Lưu lượng ổn định

Chuyển động liên tục của các buồng kín giúp giảm dao động lưu lượng.

Hiệu suất cao

Hiệu suất thể tích có thể đạt:

• 85 – 95 %

Tiếng ồn thấp

Do quá trình ăn khớp êm và ít va đập.

Khả năng làm việc ở tốc độ cao

Một số dòng Bơm bánh răng trochoid có thể hoạt động ở tốc độ:

• 3000 – 6000 rpm

Tự hút tốt

Có khả năng hút chất lỏng ở độ nhớt cao mà không cần mồi bơm.

5. Bảng thông số kỹ thuật tham khảo

Dưới đây là bảng thông số kỹ thuật phổ biến của một Bơm bánh răng trochoid công nghiệp.

Các thông số cụ thể sẽ thay đổi tùy theo nhà sản xuất và model bơm.

6. Ứng dụng trong công nghiệp

Nhờ thiết kế nhỏ gọn và hiệu suất ổn định, Bơm bánh răng trochoid được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Hệ thống bôi trơn động cơ

Đây là ứng dụng phổ biến nhất. Bơm được dùng để:

• Cấp dầu bôi trơn cho động cơ

• Duy trì áp suất dầu ổn định

• Bảo vệ các chi tiết chuyển động

Máy công cụ

Trong máy CNC và thiết bị gia công kim loại, bơm được sử dụng để:

• Cấp dầu thủy lực

• Bôi trơn trục chính

• Cung cấp dầu làm mát

Thiết bị thủy lực

Một số hệ thống thủy lực áp suất trung bình sử dụng Bơm bánh răng trochoid vì:

• Lưu lượng ổn định

• Chi phí thấp

• Bảo trì đơn giản

Hệ thống bôi trơn công nghiệp

Trong:

• Hộp giảm tốc

• Turbine

• Máy nén khí

Bơm trochoid giúp duy trì dòng dầu liên tục.

7. So sánh với các loại bơm bánh răng khác

Nhờ các đặc điểm này, Bơm bánh răng trochoid thường được ưu tiên trong các thiết bị yêu cầu độ êm và độ ổn định cao.

8. Lưu ý khi lựa chọn và vận hành

Để đảm bảo bơm hoạt động hiệu quả và bền bỉ, khi sử dụng Bơm bánh răng trochoid cần lưu ý:

Chọn đúng độ nhớt chất lỏng

Độ nhớt quá thấp sẽ làm:

• Giảm hiệu suất

• Tăng rò rỉ nội bộ

Tránh chạy khô

Chạy khô có thể gây:

• Mài mòn rotor

• Hư hỏng bề mặt trochoid

Lắp đặt đúng hướng quay

Sai chiều quay sẽ làm bơm không tạo được lưu lượng.

Bảo trì định kỳ

Cần kiểm tra:

• Khe hở rotor

• Độ mòn mặt nắp

• Độ kín phớt trục

Việc bảo trì đúng cách sẽ giúp Bơm bánh răng trochoid duy trì hiệu suất và kéo dài tuổi thọ.

Kết luận

Với thiết kế rotor theo biên dạng trochoid độc đáo, Bơm bánh răng trochoid mang lại hiệu suất cao, lưu lượng ổn định và độ tin cậy lớn trong nhiều ứng dụng công nghiệp. Nhờ cấu trúc nhỏ gọn, tiếng ồn thấp và khả năng làm việc với nhiều loại chất lỏng khác nhau, loại bơm này đã trở thành giải pháp quan trọng trong các hệ thống bôi trơn, thủy lực và thiết bị cơ khí chính xác.

Trong bối cảnh các hệ thống công nghiệp ngày càng yêu cầu độ ổn định và hiệu suất cao hơn, Bơm bánh răng trochoid được xem là một trong những lựa chọn kỹ thuật tối ưu, đặc biệt đối với các ứng dụng cần dòng chảy liên tục, độ rung thấp và độ tin cậy lâu dài.
