Khớp nối xoay công nghiệp – Khái niệm / Nguyên lý hoạt động / Cấu tạo

Trong nền sản xuất hiện đại, nhu cầu dẫn truyền chất lưu—như hơi nước, nước làm mát, dầu thủy lực hay khí nén—từ một đường ống cố định vào một chi tiết đang quay tròn liên tục là vô cùng phổ biến. Nếu sử dụng các kết nối ống mềm thông thường, chuyển động xoay sẽ nhanh chóng làm xoắn, vặn và gây gãy hỏng đường ống. Để giải quyết triệt để thách thức kỹ thuật này, Khớp nối xoay công nghiệp đã ra đời và trở thành một thành phần cơ khí không thể thiếu trong vô số hệ thống máy móc sản xuất.

Để tham khảo thêm các sản phẩm tương tự của Optimex. quý khách vui lòng truy cập:

Khớp nối xoay

Khớp nối xoay làm mát nước

Khớp nối xoay dầu chịu nhiệt

Khớp nối xoay hơi nóng

Khớp nối xoay khí nén

Hoặc liên hệ trực tiếp qua thông tin bên dưới:

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX

SĐT: 0357130444 Tel / Zalo  (Mr. Tú – Vito)

1. Khớp nối xoay là gì?

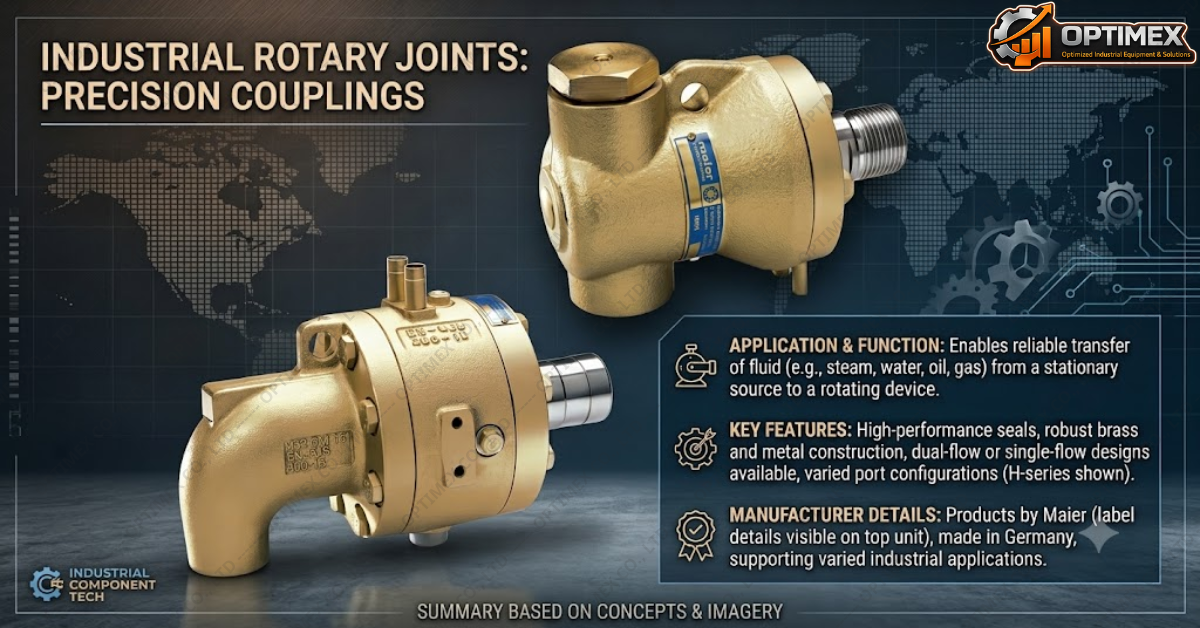

Khớp nối xoay (hay còn gọi là khớp xoay, Rotary Joint, Rotary Union) là một thiết bị cơ khí phụ trợ có nhiệm vụ kết nối một nguồn cung cấp chất lưu cố định với một thiết bị cơ khí đang trong trạng thái chuyển động xoay.

Nói một cách đơn giản, hãy hình dung bạn có một trục lô đang quay tròn với tốc độ cao trong dây chuyền sản xuất, và bạn cần cấp nước lạnh vào bên trong lòng trục lô đó để làm mát hệ thống. Khớp nối xoay công nghiệp chính là “cầu nối” cho phép nước chảy vào bên trong trục đang quay mà không bị rò rỉ ra ngoài và không làm xoắn hỏng đường ống cấp.

Đặc điểm kỹ thuật cơ bản của một khớp xoay

Dù được chế tạo với nhiều biến thể khác nhau để phù hợp cho từng ứng dụng cụ thể, một sản phẩm khớp xoay tiêu chuẩn thường sở hữu các tham số kỹ thuật nền tảng sau:

• Dung môi vận hành (Môi chất): Khả năng làm việc với đa dạng các chất lưu như nước, hơi nước (steam), dầu truyền nhiệt, dầu thủy lực, khí nén, hóa chất hoặc chân không.

• Áp suất vận hành: Khả năng chịu áp lực chất lưu, dao động từ các ứng dụng áp suất thấp (vài bar) cho đến các hệ thống thủy lực cao áp (lên tới 350 bar hoặc hơn).

• Nhiệt độ hoạt động: Thiết kế vật liệu và phớt làm kín cho phép chịu tải nhiệt từ âm độ (chất làm lạnh) đến hàng trăm độ C (hơi nước, dầu truyền nhiệt).

• Tốc độ quay: Tốc độ góc của thiết bị nhận chất lưu, tính bằng vòng/phút (RPM). Có những khớp xoay dành cho tốc độ chậm (10-50 RPM) và loại dành cho tốc độ rất cao (hàng nghìn RPM).

• Số luồng (Port/Channel): Có thể là loại đơn luồng (Single passage – chỉ cấp hoặc chỉ thoát chất lưu) hoặc đa luồng (Multi-passage – vừa cấp vừa dẫn chất lưu về trên cùng một đầu nối).

2. Nguyên lý hoạt động và Mục đích sử dụng



Nguyên lý hoạt động cơ bản

Nguyên lý cốt lõi của Khớp nối xoay công nghiệp dựa trên cơ chế làm kín cơ học (Mechanical Seal) giữa hai bề mặt: một bề mặt đứng yên và một bề mặt quay theo trục.

• Dẫn nhập: Chất lưu đi từ nguồn cấp cố định, qua đường ống và đi vào cổng kết nối trên phần vỏ (housing) đứng yên của khớp xoay.

• Truyền dẫn qua vùng trượt: Chất lưu đi qua lòng bên trong của khớp xoay. Tại ranh giới giữa phần vỏ đứng yên và phần trục quay (rotor), một bộ phớt cơ khí được ép chặt bằng lò xo hoặc áp lực của chính chất lưu. Bề mặt phớt này được gia công cực kỳ nhẵn bóng, cho phép trục quay trượt liên tục trên phần vỏ mà chất lưu vẫn không thể lọt ra ngoài.

• Thoát/Xả: Sau khi đi qua khớp xoay vào lòng trục quay để thực hiện nhiệm vụ (làm mát hoặc gia nhiệt), chất lưu có thể đi ra ở đầu bên kia của trục hoặc quay ngược trở lại khớp xoay (đối với dòng khớp xoay 2 luồng) để đi về bình chứa/máy thu hồi.

Mục đích sử dụng chính trong sản xuất

• Truyền nhiệt (Gia nhiệt hoặc Làm mát): Đây là mục đích phổ biến nhất. Dẫn nước lạnh để làm mát các trục lô cán màng chất dẻo, hoặc dẫn hơi nước/dầu nóng để sấy khô giấy, vải, bao bì.

• Truyền năng lượng (Thủy lực / Khí nén): Cấp khí nén hoặc dầu thủy lực để kích hoạt các xilanh, kẹp cơ khí nằm trên một mâm quay hoặc bàn quay chỉ thị.

• Dẫn truyền môi chất công nghệ: Truyền mực in, sơn, hóa chất hoặc chất bôi trơn vào các đầu quay gia công tự động.

3. Cấu tạo cơ bản của một Khớp nối xoay công nghiệp

Để đảm bảo vừa quay mượt mà vừa làm kín tuyệt đối dưới áp suất và nhiệt độ cao, một Khớp nối xoay công nghiệp cơ bản gồm 5 thành phần chính sau:

STT	Bộ phận chính	Vị trí / Trạng thái	Vật liệu phổ biến	Vai trò & Đặc điểm kỹ thuật
1	Vỏ khớp xoay (Housing)	Cố định với đường ống	Gang đúc, Đồng, Thép không gỉ (Inox 304/316), Nhôm	Thân vỏ bảo vệ toàn bộ linh kiện bên trong; chứa các cổng ren/mặt đúp để dẫn môi chất vào và ra.
2	Trụ xoay (Rotor)	Quay tròn cùng trục máy	Thép hợp kim mạ Chrome, Inox mài bóng	Kết nối trực tiếp vào thiết bị nhận (rô-to, trục lô); truyền dẫn chất lưu trực tiếp vào lòng trục quay.
3	Bộ phớt làm kín (Mechanical Seal)	Điểm tiếp xúc giữa Vỏ & Trục	Carbon-Graphite, SiC (Silicon Carbide), Tungsten, PTFE	“Trái tim” của khớp xoay. Gồm 2 mặt phẳng siêu nhẵn trượt lên nhau, ngăn không cho chất lưu rò rỉ ra ngoài khi quay.
4	Ổ bi / Bạc lót (Bearings)	Nằm giữa Trục và Vỏ	Thép chịu lực, Bạc mạ Graphite chịu nhiệt	Định vị tâm quay, chịu tải trọng hướng kính & hướng trục, giúp trục xoay vận hành mượt mà, hạn chế rung lắc.
5	Bộ lò xo ép (Spring Mechanism)	Tựa vào bộ phớt làm kín	Thép lò xo chịu nhiệt, Inox 304	Tạo lực ép liên tục đẩy hai mặt phớt áp sát vào nhau, đảm bảo độ kín tuyệt đối ngay cả khi máy chưa hoạt động hoặc áp suất thấp.

Vỏ khớp xoay (Housing)

Là phần thân ngoài giữ vai trò cố định, chứa cổng kết nối ren hoặc mặt đúp để nối với đường ống cấp môi chất. Vỏ thường được chế tạo từ đúc đồng, gang, thép không gỉ (Inox 304/316) hoặc nhôm chịu lực tùy thuộc vào tính chất ăn mòn của môi chất.

Trục xoay (Rotor)

Là phần được gắn trực tiếp và quay đồng tốc với trục của máy công nghiệp. Trục xoay thường có ren (ren trái hoặc ren phải để tránh bị nới lỏng khi quay) hoặc mặt đĩa (flange). Vật liệu gia công trục thường là thép hợp kim mạ crom hoặc thép không gỉ được mài bóng bề mặt tiếp xúc.

Bộ phớt làm kín (Mechanical Seal / Sealing Ring)

Đây được coi là “trái tim” của Khớp nối xoay công nghiệp. Bộ phớt quyết định độ bền và khả năng chống rò rỉ của thiết bị. Phớt gồm hai vòng tiếp xúc sát vào nhau:

• Vòng đứng yên (gắn với vỏ).

• Vòng quay (gắn với trục).

Vật liệu làm phớt thường là Carbon-Graphite, Silicon Carbide, Tungsten Carbide hoặc Teflon (PTFE). Vòng Carbon có khả năng tự bôi trơn rất tốt, giúp giảm ma sát tối đa khi hai bề mặt trượt lên nhau.

Bạc lót hoặc Ổ bi (Bearings)

Để trục quay êm ái, giảm độ đảo và độ rung lệch tâm, khớp xoay được trang bị hệ thống ổ bi (ball bearings) hoặc bạc lót graphite. Ổ bi giúp định hình tâm xoay, giảm lực ma sát hướng trục và hướng kính.

Lò xo ép (Spring Mechanism)

Lò xo (hoặc bộ lá lò xo) đóng vai trò duy trì lực ép ban đầu giữa hai mặt phớt khi hệ thống chưa có áp suất hoặc khi mới bắt đầu vận hành. Lực ép này giữ cho hai mặt phớt luôn duy trì tiếp xúc phẳng, ngăn ngừa rò rỉ ngay từ giây đầu tiên trục quay.

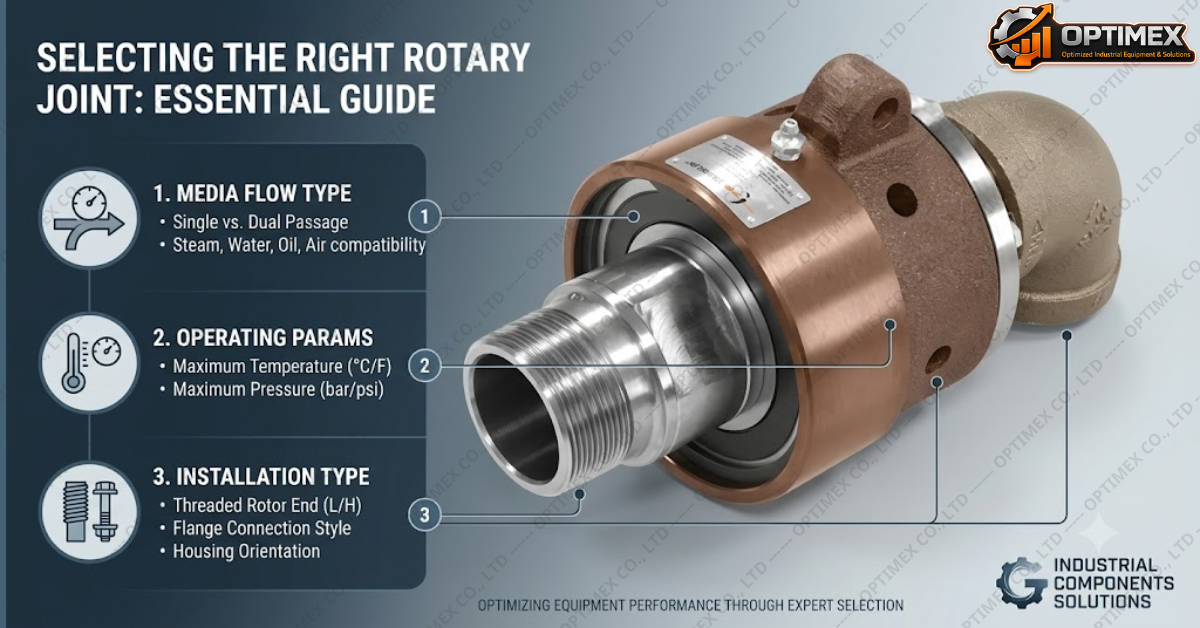

4. Hướng dẫn các bước cơ bản để lựa chọn Khớp nối xoay phù hợp

Lựa chọn sai khớp xoay không chỉ dẫn đến tình trạng rò rỉ môi chất gây thất thoát năng lượng mà còn có thể làm hỏng hóc dây chuyền, gây dừng máy đột ngột (downtime). Khi bắt đầu chọn mua sản phẩm, bạn nên tuân thủ các bước đánh giá thông số cơ bản sau:

Bước 1: Xác định loại môi chất làm việc

Môi chất bạn muốn dẫn truyền là gì?

• Nước sạch/Nước làm mát: Chọn phớt Carbon/Ceramic, thân đồng hoặc inox.

• Hơi nước (Steam) / Dầu truyền nhiệt: Yêu cầu phớt chịu nhiệt độ cao (Carbon/Silicon Carbide), kết cấu chịu co giãn nhiệt tốt.

• Khí nén / Dầu thủy lực: Cần chú ý đến áp suất vận hành và loại phớt chống mài mòn do áp lực.

• Hóa chất ăn mòn: Bắt buộc toàn bộ vỏ, trục và phớt làm bằng Inox 316 hoặc vật liệu đặc biệt chịu axit/kiềm.

Bước 2: Bảng kiểm tra thông số vận hành (Áp suất, Nhiệt độ, Tốc độ)

Hãy thu thập đủ 3 thông số vận hành thực tế của máy và so sánh với giới hạn của nhà sản xuất:

Thông số kỹ thuật	Yêu cầu cần kiểm tra	Lưu ý khi chọn lựa
Áp suất (Pressure)	Áp suất tối đa (bar hoặc PSI)	Chọn khớp xoay có áp suất làm việc lớn hơn 20-30% áp suất thực tế.
Nhiệt độ (Temperature)	Nhiệt độ cao nhất (C)	Vượt quá nhiệt độ cho phép sẽ làm chai phớt cao su hoặc biến dạng mặt phớt.
Tốc độ quay (Speed)	Tốc độ trục quay (RPM)	Tốc độ càng cao thì lực ma sát tỏa nhiệt tại phớt càng lớn, cần dòng khớp xoay chuyên dụng.

Bước 3: Xác định dạng luồng chảy (Đơn luồng hay Đa luồng)

• Đơn luồng (Single Flow): Chọn khi môi chất đi vào ở một đầu trục và đi ra ở đầu đối diện của trục máy.

• Kép / Đa luồng (Dual / Multi-Passage): Chọn khi môi chất cấp vào và rút ra đều nằm ở cùng một phía đầu trục, hoặc khi cần dẫn nhiều loại chất lưu độc lập cùng lúc vào một trục quay.

Bước 4: Kiểu kết nối và Chiều quay

• Kích thước cổng: Đường kính ống (DN15, DN20, DN25…).

• Kiểu ren: Ren NPT, BSPP, BSPT…

• Chiều quay của trục: Nếu kết nối bằng ren, bắt buộc chọn Ren phải (RH) nếu trục quay ngược chiều kim đồng hồ, và chọn Ren trái (LH) nếu trục quay thuận chiều kim đồng hồ. Việc chọn đúng chiều ren giúp khớp xoay tự siết chặt hơn trong quá trình vận hành, tránh bị bung tháo gây tai nạn.

Kết luận

Việc hiểu rõ khái niệm, nguyên lý vận hành và cấu tạo của Khớp nối xoay công nghiệp là bước nền tảng giúp các kỹ sư, cán bộ bảo trì cũng như nhà quản lý nhà máy đưa ra những quyết định đúng đắn. Một khớp nối xoay được chọn đúng chủng loại, lắp đặt chuẩn kỹ thuật và bảo dưỡng định kỳ sẽ vận hành bền bỉ, giúp tối ưu hóa hiệu suất truyền nhiệt/truyền lực và đảm bảo dây chuyền sản xuất luôn hoạt động liên tục, an toàn.
