HỘP GIẢM TỐC BÁNH RĂNG CÔN HELICAL BEVEL GEAR (4)

HỘP GIẢM TỐC BÁNH RĂNG CÔN HELICAL BEVEL GEAR

Giá bán:

Thông tin chi tiết

Trong các hệ thống sản xuất hiện nay, việc lựa chọn một bộ truyền động ổn định, tiết kiệm năng lượng và hoạt động bền bỉ là yếu tố quyết định đến hiệu quả vận hành của toàn bộ dây chuyền. Khi các nhà máy ngày càng hướng tới tự động hóa và tối ưu chi phí vận hành, những dòng hộp giảm tốc có hiệu suất cao đang trở thành lựa chọn ưu tiên của nhiều doanh nghiệp.

Nổi bật trong số đó là dòng Hộp giảm tốc bánh răng côn đến từ Nara Samyang – thương hiệu truyền động công nghiệp uy tín của Hàn Quốc. Sản phẩm được thiết kế dựa trên sự kết hợp giữa bánh răng nghiêng (Helical Gear) và bánh răng côn (Bevel Gear), mang đến khả năng truyền mô-men xoắn lớn, vận hành êm ái và tiết kiệm điện năng đáng kể.

Không chỉ đáp ứng yêu cầu về độ bền, dòng Hộp giảm tốc bánh răng côn Nara Samyang còn phù hợp với nhiều lĩnh vực như băng tải, máy khuấy hóa chất, hệ thống xử lý nước thải, ngành thực phẩm, logistics, xi măng, thép và các dây chuyền sản xuất tự động hóa.

Để có thể nhận được những tư vấn chi tiết hơn về những sản phẩm của chúng tôi, quý khách vui lòng liên hệ theo thông tin bên dưới:

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX

SĐT: 0357130444 Tel / Zalo (Mr. Tú – Vito)

Website: Optimex.vn | Narasamyang.vn

Ngoài ra, quý khách có thể tham khảo thêm các sản phẩm khác của chúng tôi tại đây:

Max21 Worm Reducer

Cách lựa chọn Hộp giảm tốc trục vít Max21

Tổng Quan Về Hộp Giảm Tốc Bánh Răng Côn Nara Samyang

HỘP GIẢM TỐC BÁNH RĂNG CÔN HELICAL BEVEL GEAR (6)

Dòng Hộp giảm tốc bánh răng côn Nara Samyang thuộc nhóm Helical Bevel Gear Motor, được thiết kế nhằm tối ưu hiệu suất truyền động trong những ứng dụng đòi hỏi tải trọng lớn và thời gian vận hành liên tục.

Khác với các dòng hộp giảm tốc thông thường, cấu tạo của sản phẩm sử dụng hệ thống bánh răng côn giúp thay đổi hướng truyền động 90 độ, đồng thời kết hợp với bánh răng nghiêng để giảm ma sát và tăng hiệu suất truyền lực.

Nhờ thiết kế tiên tiến này, Hộp giảm tốc bánh răng côn có khả năng:

Hoạt động ổn định trong thời gian dài.
Giảm tiếng ồn khi vận hành.
Nâng cao hiệu suất truyền động.
Tăng tuổi thọ thiết bị.
Tiết kiệm điện năng cho nhà máy.

Đây là một trong những dòng sản phẩm chủ lực được Nara Samyang phát triển nhằm đáp ứng nhu cầu ngày càng cao của ngành công nghiệp hiện đại.

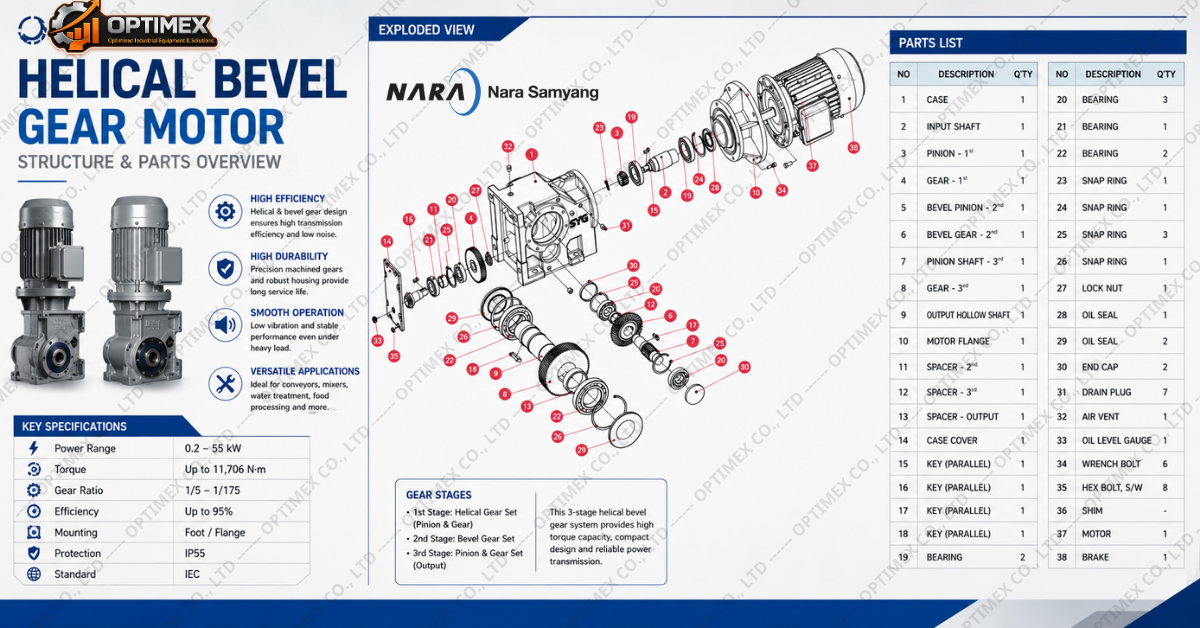

Cấu Tạo Của Hộp Giảm Tốc Bánh Răng Côn

HỘP GIẢM TỐC BÁNH RĂNG CÔN HELICAL BEVEL GEAR (5)

Hệ Thống Bánh Răng Helical

Bánh răng nghiêng được gia công chính xác bằng công nghệ hiện đại, giúp tăng diện tích tiếp xúc giữa các răng và giảm thiểu rung động trong quá trình vận hành.

Ưu điểm nổi bật:

Truyền động êm.
Độ rung thấp.
Hiệu suất cao.
Chịu tải tốt.

Hệ Thống Bánh Răng Côn

Bánh răng côn là bộ phận quan trọng giúp thay đổi hướng truyền động từ trục ngang sang trục vuông góc.

Nhờ đó, Hộp giảm tốc bánh răng côn có thể lắp đặt linh hoạt trong nhiều không gian hạn chế mà vẫn đảm bảo hiệu quả truyền động tối ưu.

Động Cơ Điện Tích Hợp

Nara Samyang cung cấp nhiều lựa chọn động cơ:

Động cơ 3 pha.
Động cơ hiệu suất cao IE3.
Động cơ phanh.
Động cơ chống cháy nổ.

Điều này giúp doanh nghiệp dễ dàng lựa chọn cấu hình phù hợp với từng ứng dụng thực tế.

Ưu Điểm Nổi Bật Của Hộp Giảm Tốc Bánh Răng Côn Nara Samyang

Hiệu Suất Truyền Động Cao

Một trong những lý do khiến Hộp giảm tốc bánh răng côn được sử dụng rộng rãi là hiệu suất truyền động vượt trội.

Nhờ sự kết hợp giữa bánh răng nghiêng và bánh răng côn, hiệu suất có thể đạt tới trên 95%, giúp giảm tổn thất năng lượng đáng kể.

Hoạt Động Êm Ái

Cấu trúc bánh răng được gia công chính xác giúp giảm tiếng ồn trong quá trình vận hành.

Điều này đặc biệt phù hợp với:

Nhà máy thực phẩm.
Nhà máy dược phẩm.
Dây chuyền đóng gói.
Khu vực yêu cầu độ ồn thấp.

Chịu Tải Trọng Lớn

Dòng Hộp giảm tốc bánh răng côn của Nara Samyang được thiết kế để đáp ứng các ứng dụng tải nặng.

Khả năng chịu mô-men xoắn lên đến hàng nghìn N.m giúp thiết bị vận hành ổn định ngay cả trong điều kiện khắc nghiệt.

Độ Bền Cao

Toàn bộ bánh răng được chế tạo từ thép hợp kim chất lượng cao, trải qua quá trình nhiệt luyện nhằm tăng độ cứng bề mặt.

Nhờ vậy:

Chống mài mòn tốt.
Tuổi thọ cao.
Giảm chi phí bảo trì.
Giảm thời gian dừng máy.

Tiết Kiệm Không Gian Lắp Đặt

Thiết kế nhỏ gọn giúp Hộp giảm tốc bánh răng côn dễ dàng lắp đặt trong các dây chuyền có không gian hạn chế.

Ứng Dụng Của Hộp Giảm Tốc Bánh Răng Côn Trong Công Nghiệp

Hiện nay, Hộp giảm tốc bánh răng côn Nara Samyang được ứng dụng trong nhiều lĩnh vực khác nhau.

Hệ Thống Băng Tải

Băng tải hàng hóa.
Băng tải thực phẩm.
Băng tải kho vận.
Băng tải khai thác.

Ngành Xử Lý Nước Thải

Các hệ thống:

Máy khuấy chìm.
Máy khuấy hóa chất.
Máy gạt bùn.
Thiết bị sục khí.

đều sử dụng Hộp giảm tốc bánh răng côn để đảm bảo mô-men xoắn lớn và vận hành liên tục.

Ngành Xi Măng Và Khai Khoáng

Môi trường làm việc khắc nghiệt đòi hỏi thiết bị truyền động có độ bền cao.

Nara Samyang đã chứng minh khả năng vận hành ổn định trong:

Máy nghiền.
Máy cấp liệu.
Băng tải đá.
Hệ thống trộn nguyên liệu.

Ngành Thực Phẩm Và Đồ Uống

Dây chuyền sản xuất hiện đại yêu cầu thiết bị:

Ít rung động.
Ít tiếng ồn.
Độ chính xác cao.

Đây chính là lợi thế của dòng Hộp giảm tốc bánh răng côn Nara Samyang.

Ngành Hóa Chất

Thiết bị thường được lắp trên:

Máy khuấy hóa chất.
Bồn phản ứng.
Bồn trộn.
Hệ thống pha chế tự động.

Vì Sao Nên Chọn Hộp Giảm Tốc Bánh Răng Côn Nara Samyang?

Trên thị trường hiện nay có rất nhiều thương hiệu hộp giảm tốc khác nhau. Tuy nhiên, Nara Samyang vẫn là lựa chọn được nhiều doanh nghiệp tin dùng nhờ:

Công Nghệ Hàn Quốc

Toàn bộ sản phẩm được nghiên cứu và phát triển theo tiêu chuẩn công nghiệp hiện đại của Hàn Quốc.

Chất Lượng Ổn Định

Sản phẩm trải qua quy trình kiểm soát chất lượng nghiêm ngặt trước khi xuất xưởng.

Đa Dạng Model

Nara Samyang cung cấp nhiều kích thước và tỷ số truyền khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng.

Dễ Dàng Bảo Trì

Thiết kế tiêu chuẩn hóa giúp việc bảo dưỡng và thay thế linh kiện trở nên đơn giản hơn.

Chi Phí Đầu Tư Hợp Lý

So với nhiều thương hiệu châu Âu, Hộp giảm tốc bánh răng côn Nara Samyang mang lại hiệu quả đầu tư tối ưu với mức chi phí hợp lý hơn.

Thông Số Kỹ Thuật Cơ Bản

Thông số	Giá trị
Kiểu truyền động	Helical Bevel Geared Motor
Công suất	0.2 – 55 kW
Tỷ số truyền	1/5 – 1/175
Mô-men xoắn tối đa	11.706 N.m
Kiểu lắp đặt	Chân đế, mặt bích
Điện áp	220V/380V/440V
Tần số	50Hz / 60Hz
Cấp bảo vệ	IP55
Tiêu chuẩn động cơ	IEC
Vật liệu bánh răng	Thép hợp kim nhiệt luyện

Bảng thông số tiêu chuẩn

Công suất kW	Tỉ số truyền	Tốc độ đầu ra RPM	Moment xoắn đầu ra		Hệ số phục vụ	Model	Khối lượng kg
Công suất kW	Tỉ số truyền	Tốc độ đầu ra RPM	Nm	kgm	Hệ số phục vụ	Model	Khối lượng kg
0.2	10.56 ~ 103.91	166 ~ 17	11 ~ 108	1.1 ~ 11	12 ~ 1.5	HB100	23
0.2	88.36 ~ 134.15	20 ~ 13	92 ~ 139	9.3 ~ 14.2	3.3 ~ 2.2	HB112	30
0.37	5.57 ~ 75.2	314 ~ 23	11 ~ 144	1.1 ~ 14.7	9.8 ~ 0.9	HB100	26
	64.97 ~ 134.15	27 ~ 13	125 ~ 257	12.7 ~ 26.2	2.2 ~ 1.1	HB112	33
	70.93 ~ 146.2	25 ~ 12	136 ~ 280	13.9 ~ 28.6	3.3 ~ 1.5	HB132	42
	76.37 ~ 143.03	23 ~ 12	146 ~ 274	14.9 ~ 28	4.1 ~ 2.1	HB140	45
0.75	5.57 ~ 43.83	314 ~ 40	22 ~ 170	2.2 ~ 17.4	5.1 ~ 0.9	HB100	30
	30.88 ~ 79.06	57 ~ 22	120 ~ 307	12.2 ~ 31.4	2.4 ~ 0.95	HB112	37
	55.21 ~ 129.95	32 ~ 13	215 ~ 505	21.9 ~ 51.5	2.1 ~ 0.9	HB132	46
	58.42 ~ 131.11	30 ~ 13	227 ~ 510	23.2 ~ 52	2.7 ~ 1.2	HB140	49
	98.5 ~ 172.16	18 ~ 10	383 ~ 669	39.1 ~ 68.3	3.1 ~ 1.11	HB180	88
1.5	5.57 ~ 23.43	314 ~ 75	43 ~ 182	4.4 ~ 18.6	2.6 ~ 0.8	HB100	35
	11.19 ~ 39.77	156 ~ 44	87 ~ 309	8.9 ~ 31.5	2.8 ~ 0.95	HB112	42
	18.86 ~ 58.69	93 ~ 30	147 ~ 456	15 ~ 46.5	2.9 ~ 0.9	HB132	51
	25.37 ~ 89.7	69 ~ 20	197 ~ 697	20.1 ~ 71.1	3.2 ~ 0.9	HB140	55
	43.5 ~ 122.82	40 ~ 14	338 ~ 955	34.5 ~ 97.4	3.4 ~ 1.2	HB180	94
	87.95 ~ 175.93	20 ~ 10	684 ~ 1367	69.8 ~ 139.5	3 ~ 1.4	HB212	115
2.2	5.57 ~ 12.82	314 ~ 137	63 ~ 146	6.5 ~ 14.9	1.7 ~ 0.8	HB100	45
	7.61 ~ 25.71	230 ~ 68	87 ~ 293	8.9 ~ 29.9	2 ~ 1.05	HB112	52
	10.72 ~ 40.04	163 ~ 44	122 ~ 456	12.5 ~ 46.6	2.6 ~ 1	HB132	61
	7.37 ~ 61.77	237 ~ 28	84 ~ 704	8.6 ~ 71.9	3.7 ~ 0.9	HB140	64
	25.54 ~ 98.5	69 ~ 18	291 ~ 1123	29.7 ~ 114.6	3.9 ~ 1	HB180	104
	61.83 ~ 153.87	28 ~ 11	705 ~ 1754	71.9 ~ 179	2.8 ~ 1.1	HB212	124
3.7	7.22 ~ 25.06	242 ~ 70	138 ~ 480	14.1 ~ 49	1.8 ~ 0.95	HB132	75
	7.37 ~ 30.51	237 ~ 57	141 ~ 585	14.4 ~ 59.7	2.1 ~ 1	HB140	79
	19.7 ~ 64.47	89 ~ 27	387 ~ 1236	38.5 ~ 126.1	2.9 ~ 0.9	HB180	118
	35.71 ~ 101.63	49 ~ 17	685 ~ 1948	69.9 ~ 198.8	2.8 ~ 0.99	HB212	139
	68.86 ~ 150.5	25 ~ 12	1320 ~ 2885	134.7 ~ 294.4	2.4 ~ 1.2	HB265	206
5.5	7.37 ~ 25.37	237 ~ 69	210 ~ 723	21.4 ~ 73.8	1.60 ~ 0.95	HB140	118
	9.86 ~ 43.50	177 ~ 40	281 ~ 1240	28.7 ~ 126.5	2.40 ~ 0.96	HB180	157
	30.68 ~ 80.17	57 ~ 22	874 ~ 2285	89.2 ~ 233.1	2.50 ~ 0.92	HB212	178
	49.96 ~ 123.19	35 ~ 14	1424 ~ 3511	145.3 ~ 358.2	2.40 ~ 0.90	HB265	245
	79.45 ~ 140.99	22 ~ 12	2264 ~ 4018	231.0 ~ 410.0	2.60 ~ 1.50	HB315	392
7.5	7.70 ~ 29.59	227 ~ 59	299 ~ 1150	30.5 ~ 117.3	2.20 ~ 1.00	HB180	164
	13.54 ~ 61.83	129 ~ 28	526 ~ 2403	53.7 ~ 245.2	2.90 ~ 0.87	HB212	185
	35.14 ~ 86.88	50 ~ 20	1366 ~ 3376	139.4 ~ 344.5	2.40 ~ 0.95	HB265	252
	48.54 ~ 140.99	36 ~ 12	1886 ~ 5479	192.5 ~ 559.1	3.20 ~ 1.10	HB315	399
11	7.70 ~ 19.70	227 ~ 89	439 ~ 1123	44.8 ~ 114.6	1.50 ~ 1.00	HB180	215
	6.88 ~ 43.05	254 ~ 41	392 ~ 2454	40.0 ~ 250.4	2.40 ~ 0.85	HB212	236
	24.93 ~ 61.57	70 ~ 28	1421 ~ 3509	145.0 ~ 358.1	2.40 ~ 0.95	HB265	303
	40.15 ~ 98.66	44 ~ 18	2288 ~ 5623	233.5 ~ 573.8	2.70 ~ 1.10	HB315	450
15	6.88 ~ 30.68	254 ~ 57	535 ~ 2385	54.6 ~ 243.3	1.80 ~ 0.95	HB212	244
	19.39 ~ 43.30	90 ~ 40	1507 ~ 3366	153.8 ~ 343.4	2.20 ~ 1.00	HB265	311
	30.98 ~ 89.44	56 ~ 20	2408 ~ 6952	245.7 ~ 709.4	2.20 ~ 0.90	HB315	458
	48.06 ~ 134.80	36 ~ 13	3735 ~ 10477	381.2 ~ 1069.1	2.80 ~ 1.00	HB375	640
18.5	12.16 ~ 30.30	144 ~ 58	1166 ~ 2905	118.9 ~ 296.4	2.60 ~ 1.10	HB265	326
	20.08 ~ 72.70	87 ~ 24	1925 ~ 6969	196.4 ~ 711.1	3.00 ~ 0.95	HB315	473
	27.50 ~ 101.23	64 ~ 17	2636 ~ 9704	269.0 ~ 990.2	3.80 ~ 1.10	HB375	655
22	7.65 ~ 30.30	229 ~ 58	872 ~ 3454	89.0 ~ 352.5	2.00 ~ 0.95	HB265	326
	8.60 ~ 58.10	203 ~ 30	980 ~ 6623	100.0 ~ 675.8	2.90 ~ 0.95	HB315	473
	21.46 ~ 88.47	82 ~ 20	2446 ~ 10085	249.6 ~ 1029.1	4.20 ~ 1.00	HB375	655
30	8.60 ~ 40.15	203 ~ 44	1337 ~ 6241	136.4 ~ 636.9	2.40 ~ 0.90	HB315	494
30	21.46 ~ 69.86	82 ~ 25	3336 ~ 10860	340.4 ~ 1108.1	2.80 ~ 0.90	HB375	676
37	8.97 ~ 61.06	195 ~ 29	1720 ~ 11707	175.5 ~ 1194.5	3.50 ~ 0.90	HB375	789
45	8.97 ~ 48.06	195 ~ 36	2092 ~ 11206	213.4 ~ 1143.5	2.90 ~ 0.95		789
55	8.97 ~ 30.13	195 ~ 58	2556 ~ 8587	260.9 ~ 876.2	2.40 ~ 1.10		859

Câu Hỏi Thường Gặp

Hộp giảm tốc bánh răng côn có ưu điểm gì so với hộp giảm tốc trục vít?

Hiệu suất cao hơn, chịu tải tốt hơn, ít sinh nhiệt và tuổi thọ dài hơn.

Hộp giảm tốc bánh răng côn có dùng cho máy khuấy được không?

Hoàn toàn phù hợp, đặc biệt với các hệ thống khuấy hóa chất và xử lý nước thải.

Nara Samyang có nhiều tỷ số truyền không?

Có. Nara Samyang cung cấp nhiều cấp tỷ số truyền khác nhau phù hợp với từng ứng dụng cụ thể.

Có thể đặt động cơ phanh hoặc động cơ chống cháy nổ không?

Có. Nhà sản xuất hỗ trợ nhiều tùy chọn động cơ theo yêu cầu.

Kết Luận

Với thiết kế hiện đại, hiệu suất truyền động vượt trội, khả năng chịu tải cao cùng độ bền đã được kiểm chứng trong thực tế, Hộp giảm tốc bánh răng côn Nara Samyang là lựa chọn lý tưởng cho các doanh nghiệp đang tìm kiếm giải pháp truyền động ổn định và tiết kiệm chi phí vận hành. Sự kết hợp hoàn hảo giữa công nghệ bánh răng nghiêng và bánh răng côn giúp sản phẩm đáp ứng hiệu quả các yêu cầu khắt khe của ngành công nghiệp hiện đại, góp phần nâng cao năng suất và tối ưu hóa hoạt động sản xuất trong dài hạn.
