Hộp giảm tốc bánh răng côn 1 cấp là gì?

Hộp giảm tốc bánh răng côn 1 cấp là thiết bị cơ khí dùng để giảm tốc độ quay của động cơ đồng thời tăng lực mô-men xoắn truyền đến cơ cấu làm việc. Thiết bị sử dụng cặp bánh răng côn để truyền động giữa hai trục giao nhau, thường là góc 90 độ.

Khác với hộp giảm tốc bánh răng trụ, dòng hộp giảm tốc này đặc biệt phù hợp với các hệ thống cần đổi hướng truyền động. Nhờ cấu tạo đơn giản và hiệu suất truyền động cao, Hộp giảm tốc bánh răng côn 1 cấp được đánh giá là giải pháp truyền động hiệu quả trong nhiều dây chuyền sản xuất hiện nay.

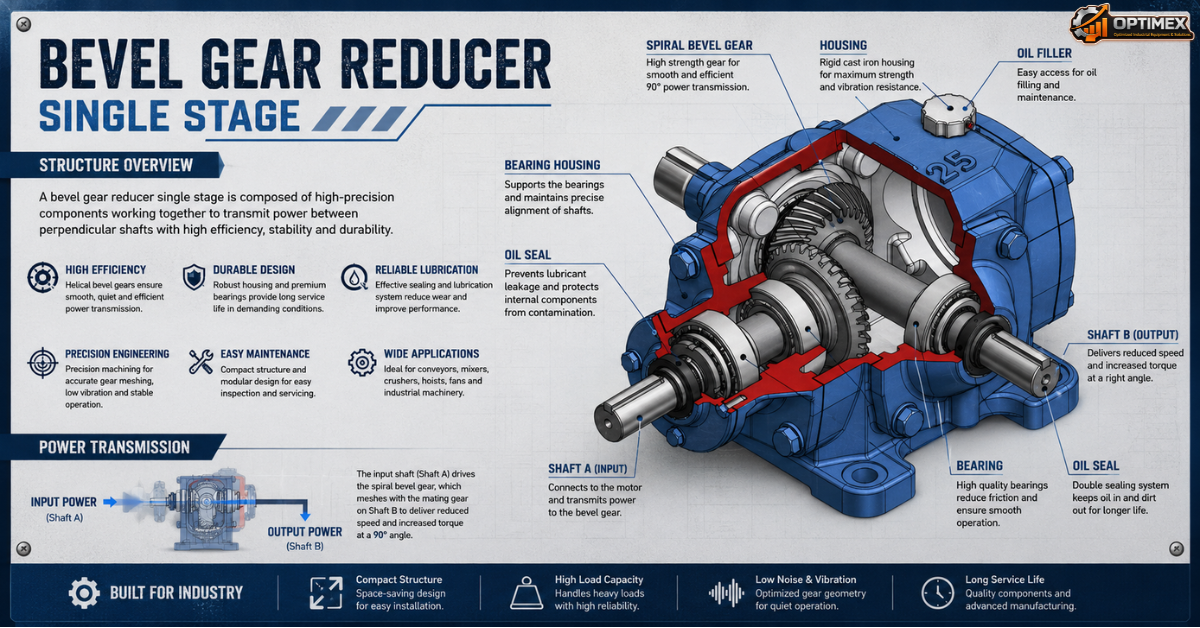

Cấu tạo của Hộp giảm tốc bánh răng côn 1 cấp

Một bộ Hộp giảm tốc bánh răng côn 1 cấp thường bao gồm các thành phần chính sau:

1. Vỏ hộp giảm tốc

Vỏ hộp thường được chế tạo từ gang đúc hoặc thép chất lượng cao nhằm đảm bảo độ cứng và khả năng chịu tải tốt. Chức năng chính của vỏ hộp là:

• Bảo vệ các chi tiết bên trong
• Giảm rung động khi vận hành
• Chứa dầu bôi trơn
• Tản nhiệt cho hệ thống

2. Bánh răng côn

Đây là bộ phận quan trọng nhất của Hộp giảm tốc bánh răng côn 1 cấp. Bánh răng côn có dạng hình nón cụt, giúp truyền động giữa hai trục vuông góc.

Các loại bánh răng côn phổ biến gồm:

3. Trục truyền động

Hệ thống gồm:

• Trục vào kết nối với động cơ
• Trục ra truyền công suất đến thiết bị làm việc

Trục thường được gia công bằng thép hợp kim có độ bền cao.

4. Ổ bi và phớt dầu

Ổ bi giúp giảm ma sát và giữ cho trục quay ổn định. Trong khi đó, phớt dầu có nhiệm vụ:

• Ngăn rò rỉ dầu bôi trơn
• Hạn chế bụi bẩn xâm nhập

5. Dầu bôi trơn

Dầu bôi trơn giúp:

• Giảm ma sát
• Hạn chế mài mòn
• Tản nhiệt
• Tăng tuổi thọ thiết bị

Nguyên lý hoạt động của Hộp giảm tốc bánh răng côn 1 cấp

Nguyên lý hoạt động của Hộp giảm tốc bánh răng côn 1 cấp tương đối đơn giản.

Khi động cơ hoạt động, trục vào quay kéo theo bánh răng côn chủ động. Bánh răng này ăn khớp với bánh răng côn bị động trên trục ra. Do tỷ số truyền giữa hai bánh răng khác nhau nên tốc độ quay sẽ giảm xuống, đồng thời mô-men xoắn tăng lên.

Ví dụ:

• Động cơ quay 1450 vòng/phút
• Tỷ số truyền i = 5
• Tốc độ đầu ra còn khoảng 290 vòng/phút

Nhờ đó, thiết bị có thể cung cấp lực kéo lớn hơn cho máy móc hoạt động.

Ưu điểm của Hộp giảm tốc bánh răng côn 1 cấp

Hiệu suất truyền động cao

Hộp giảm tốc bánh răng côn 1 cấp có hiệu suất truyền động đạt từ 94% – 98%, giúp tiết kiệm điện năng đáng kể.

Thiết kế nhỏ gọn

Do chỉ sử dụng một cấp truyền động nên thiết bị có kích thước nhỏ gọn, dễ lắp đặt trong không gian hạn chế.

Truyền động vuông góc linh hoạt

Đây là ưu điểm nổi bật nhất của dòng hộp giảm tốc này, đặc biệt phù hợp với:

• Băng tải
• Máy khuấy
• Máy ép
• Thiết bị nâng hạ

Hoạt động ổn định

Nếu được bôi trơn đúng cách, Hộp giảm tốc bánh răng côn 1 cấp có thể hoạt động liên tục trong thời gian dài với độ ổn định cao.

Độ bền cao

Bánh răng thường được nhiệt luyện nên có khả năng:

• Chịu tải tốt
• Chống mài mòn
• Tăng tuổi thọ thiết bị

Ứng dụng của Hộp giảm tốc bánh răng côn 1 cấp

Hiện nay, Hộp giảm tốc bánh răng côn 1 cấp được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

Ngành thép

Trong ngành thép, hộp giảm tốc được dùng cho:

• Băng tải vận chuyển phôi
• Hệ thống cán thép
• Máy nâng hạ
• Hệ thống làm mát

Do môi trường ngành thép thường có nhiệt độ cao, bụi kim loại và tải trọng lớn nên Hộp giảm tốc bánh răng côn 1 cấp sử dụng trong lĩnh vực này cần có khả năng chịu shock load tốt, vật liệu bánh răng cứng và hệ thống bôi trơn ổn định để đảm bảo tuổi thọ lâu dài.

Ngành xi măng

Thiết bị được sử dụng trong:

• Băng tải clinker
• Máy nghiền
• Quạt công nghiệp
• Hệ thống cấp liệu

Đối với ngành xi măng, hộp giảm tốc phải hoạt động liên tục trong môi trường bụi mịn và rung động mạnh. Vì vậy, người dùng nên ưu tiên các dòng Hộp giảm tốc bánh răng côn 1 cấp có độ kín cao, khả năng chống bụi tốt và dễ bảo trì định kỳ.

Ngành thực phẩm

Ứng dụng trong:

• Máy trộn
• Băng tải thực phẩm
• Hệ thống đóng gói

Trong ngành thực phẩm, yếu tố vận hành êm ái và vệ sinh rất quan trọng. Các dòng Hộp giảm tốc bánh răng côn 1 cấp sử dụng cho lĩnh vực này thường yêu cầu độ ồn thấp, dầu bôi trơn an toàn và vật liệu chống ăn mòn để đảm bảo tiêu chuẩn sản xuất thực phẩm.

Ngành khai thác khoáng sản

Hộp giảm tốc bánh răng côn 1 cấp giúp truyền động cho:

• Máy nghiền đá
• Băng tải quặng
• Thiết bị sàng rung

Đây là môi trường làm việc có tải trọng nặng và rung động liên tục. Vì vậy, hộp giảm tốc cần có mô-men xoắn lớn, kết cấu chắc chắn và khả năng chịu va đập cao nhằm hạn chế hư hỏng trong quá trình vận hành.

Ngành xử lý nước

Được sử dụng trong:

• Máy khuấy
• Hệ thống bơm
• Thiết bị xử lý bùn

Trong các hệ thống xử lý nước, Hộp giảm tốc bánh răng côn 1 cấp thường phải hoạt động trong môi trường ẩm ướt hoặc có hóa chất ăn mòn. Người dùng nên lựa chọn các dòng hộp giảm tốc có lớp sơn bảo vệ tốt, phớt dầu chất lượng cao và vật liệu chống oxy hóa hiệu quả.

Ngành băng tải công nghiệp

Hộp giảm tốc bánh răng côn 1 cấp được sử dụng phổ biến trong các hệ thống băng tải hàng hóa, băng tải bao bì và dây chuyền tự động hóa.

Ứng dụng này yêu cầu hộp giảm tốc hoạt động ổn định trong thời gian dài với mức tiêu hao điện năng thấp. Việc lựa chọn đúng tỷ số truyền sẽ giúp băng tải vận hành đồng đều, tránh hiện tượng giật tải hoặc quá tải motor.

Ngành chế biến gỗ

Trong ngành gỗ, thiết bị thường được dùng cho:

• Máy cưa
• Máy ép gỗ
• Hệ thống cấp phôi

Do bụi gỗ có thể ảnh hưởng đến hệ thống truyền động nên cần vệ sinh và kiểm tra dầu bôi trơn thường xuyên. Ngoài ra, việc sử dụng Hộp giảm tốc bánh răng côn 1 cấp có độ kín cao sẽ giúp hạn chế bụi xâm nhập vào bên trong bánh răng và ổ bi.

Ngành sản xuất bao bì

Ứng dụng trong:

• Máy cuộn
• Máy ép bao bì
• Dây chuyền đóng gói tự động

Lĩnh vực này yêu cầu độ chính xác cao trong vận hành. Vì vậy, Hộp giảm tốc bánh răng côn 1 cấp cần có độ rung thấp, khả năng truyền động ổn định và tốc độ đầu ra chính xác để đảm bảo chất lượng sản phẩm đồng đều.

Bảng thông số quan trọng khi lựa chọn Hộp giảm tốc bánh răng côn 1 cấp

Việc lựa chọn đúng Hộp giảm tốc bánh răng côn 1 cấp không chỉ dựa trên công suất động cơ mà còn phụ thuộc vào tải trọng thực tế, điều kiện môi trường, thời gian vận hành và hệ số an toàn. Một lựa chọn phù hợp sẽ giúp hệ thống hoạt động ổn định, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Check list cần xác định khi lựa chọn sản phẩm

Thông số	Ý nghĩa	Cách lựa chọn
Công suất motor (kW/HP)	Quyết định khả năng truyền tải	Chọn theo công suất thực tế của động cơ
Tốc độ đầu vào (rpm)	Tốc độ trục motor	Phổ biến 960 / 1450 / 2900 rpm
Tốc độ đầu ra yêu cầu (rpm)	Tốc độ vận hành máy	Xác định theo yêu cầu công nghệ
Tỷ số truyền (i)	Mức giảm tốc	i = tốc độ đầu vào / tốc độ đầu ra
Mô-men xoắn đầu ra (Nm)	Khả năng chịu tải	Chọn lớn hơn tải thực tế
Kiểu lắp đặt	Ảnh hưởng không gian lắp đặt	Chân đế, mặt bích, trục âm, trục dương
Kiểu truyền động	Loại bánh răng sử dụng	Côn thẳng, côn xoắn
Hiệu suất truyền động	Mức tổn hao công suất	Thường từ 94–98%

Điều kiện làm việc

Ngoài việc lựa chọn những thông số làm việc cơ bản, người sử dụng cũng cần phải xác định điều kiện làm việc thực tế. Từ đó có thể đưa ra những quyết định chính xác đối với các option của sản phẩm. Cụ thể được liệt kê trong bảng bên dưới:

Điều kiện làm việc	Đặc điểm môi trường	Khuyến nghị lựa chọn
Môi trường sạch	Nhà máy đóng gói, thực phẩm	Có thể dùng cấu hình tiêu chuẩn
Bụi nhiều	Xi măng, gỗ, khai khoáng	Chọn cấp kín cao, phớt chống bụi
Nhiệt độ cao (>50°C)	Lò nung, thép	Dầu chịu nhiệt, vật liệu chịu tải cao
Độ ẩm cao	Xử lý nước, thủy sản	Sơn chống gỉ, phớt kín chất lượng
Hóa chất ăn mòn	Nhà máy hóa chất	Vỏ phủ chống ăn mòn
Shock load lớn	Máy nghiền, cán thép	Tăng hệ số an toàn, bánh răng hợp kim

Lưu ý thực tế: Trong môi trường tải nặng hoặc rung động lớn, không nên chọn hộp giảm tốc sát tải vì dễ gây:

• Nóng máy
• Gãy răng bánh răng
• Mòn ổ bi sớm
• Giảm tuổi thọ dầu bôi trơn

Thông thường nên dư tải khoảng 20–50% tùy ứng dụng.

Bảng lựa chọn tỷ số truyền phổ biến

Bảng lựa chọn công suất phù hợp

Hệ số an toàn

Hệ số an toàn là tiêu chí rất quan trọng khi chọn Hộp giảm tốc bánh răng côn 1 cấp nhưng thường bị bỏ qua.

Hệ số này giúp đảm bảo thiết bị không bị quá tải trong thực tế vận hành.

Điều kiện làm việc	Hệ số an toàn đề xuất
Tải nhẹ, ổn định	1.0 – 1.2
Tải trung bình	1.2 – 1.4
Làm việc liên tục	1.4 – 1.6
Tải nặng	1.6 – 2.0
Shock load mạnh	2.0 – 3.0

Công thức chọn mô-men thực tế

Mô-men yêu cầu nên tính:

Mô-men chọn = Mô-men tải × Hệ số an toàn

Ví dụ:

• Mô-men tải: 500 Nm
• Hệ số an toàn: 1.5

=> Mô-men chọn = 750 Nm

Điều này giúp Hộp giảm tốc bánh răng côn 1 cấp vận hành ổn định hơn và hạn chế hư hỏng do quá tải đột ngột.

Những lưu ý khi sử dụng Hộp giảm tốc bánh răng côn 1 cấp

Lựa chọn đúng tải trọng

Không nên sử dụng hộp giảm tốc vượt quá tải trọng thiết kế vì sẽ:

• Gây nóng máy
• Mòn bánh răng nhanh
• Giảm tuổi thọ thiết bị

Kiểm tra dầu bôi trơn định kỳ

Dầu bôi trơn cần được:

• Thay đúng định kỳ
• Sử dụng đúng chủng loại
• Đảm bảo đủ mức dầu

Kiểm tra rung động và tiếng ồn

Nếu hộp giảm tốc phát ra tiếng ồn bất thường cần:

• Kiểm tra ổ bi
• Kiểm tra bánh răng
• Kiểm tra độ đồng tâm trục

Đảm bảo căn chỉnh chính xác

Sai lệch đồng tâm có thể gây:

• Rung lắc mạnh
• Mòn ổ bi
• Hư hỏng bánh răng

Tránh môi trường quá khắc nghiệt

Trong môi trường:

• Nhiệt độ cao
• Bụi bẩn nhiều
• Hóa chất ăn mòn

Cần lựa chọn loại Hộp giảm tốc bánh răng côn 1 cấp có cấp bảo vệ phù hợp.

Cách bảo trì Hộp giảm tốc bánh răng côn 1 cấp

Việc bảo trì đúng cách giúp Hộp giảm tốc bánh răng côn 1 cấp hoạt động ổn định, giảm nguy cơ hư hỏng đột ngột và kéo dài tuổi thọ hệ thống truyền động. Trong thực tế, phần lớn các sự cố như nóng hộp số, mòn bánh răng, hư ổ bi hoặc rò rỉ dầu đều xuất phát từ việc bảo trì không đúng quy trình.

Do đó, doanh nghiệp nên xây dựng kế hoạch kiểm tra và bảo dưỡng định kỳ dựa trên thời gian vận hành, tải trọng và điều kiện môi trường thực tế.

Bảo trì định kỳ

1. Kiểm tra dầu bôi trơn

Hạng mục	Nội dung kiểm tra
Mức dầu	Đảm bảo dầu nằm trong mức tiêu chuẩn
Màu sắc dầu	Không bị đen hoặc có cặn
Độ nhớt	Đúng chủng loại theo khuyến nghị
Nhiệt độ dầu	Không quá nóng bất thường
Tạp chất kim loại	Kiểm tra dấu hiệu mài mòn bánh răng

2. Kiểm tra nhiệt độ vận hành

Tình trạng	Nhiệt độ
Bình thường	50 – 70°C
Cảnh báo	70 – 85°C
Nguy hiểm	>85°C

Nguyên nhân gây nóng hộp giảm tốc:

• Thiếu dầu bôi trơn
• Quá tải
• Lệch tâm trục
• Ổ bi hư hỏng
• Dầu không phù hợp
• Hệ thống thông gió kém

Khuyến nghị – Nếu nhiệt độ tăng bất thường cần:

• Dừng máy kiểm tra tải
• Kiểm tra mức dầu
• Kiểm tra độ đồng tâm
• Kiểm tra ổ bi và bánh răng

3. Kiểm tra tiếng ồn và rung động

Dấu hiệu	Nguyên nhân có thể
Tiếng hú lớn	Sai khe hở bánh răng
Tiếng lạch cạch	Gãy hoặc mẻ răng
Rung mạnh	Lệch tâm trục
Tiếng rít	Thiếu dầu bôi trơn
Tiếng gõ định kỳ	Ổ bi hỏng

4. Kiểm tra tình trạng bánh răng

Bánh răng là bộ phận chịu tải trực tiếp nên cần được kiểm tra định kỳ.

Những hư hỏng thường gặp

• Mòn bề mặt răng
• Rỗ bề mặt
• Gãy răng
• Sai lệch ăn khớp

5. Kiểm tra ổ bi và phớt dầu

Dấu hiệu	Mô tả
Tiếng rít lớn	Ma sát tăng
Nhiệt độ cao	Ổ bi bị mòn
Rung bất thường	Bi vỡ hoặc lệch
Rò rỉ dầu	Hỏng phớt chắn dầu

Bảng kế hoạch bảo trì định kỳ tham khảo

Hạng mục	Hàng ngày	Hàng tháng	6 tháng	12 tháng
Kiểm tra tiếng ồn	✓
Kiểm tra nhiệt độ	✓
Kiểm tra rò rỉ dầu	✓
Kiểm tra mức dầu		✓
Thay dầu bôi trơn			✓
Kiểm tra ổ bi			✓	✓
Kiểm tra bánh răng				✓
Kiểm tra độ đồng tâm		✓	✓	✓

Tiêu chí chọn mua Hộp giảm tốc bánh răng côn 1 cấp

Khi chọn mua sản phẩm, khách hàng nên quan tâm đến:

Thương hiệu uy tín

Nên ưu tiên các thương hiệu:

• Có chứng nhận chất lượng
• Có bảo hành rõ ràng
• Có linh kiện thay thế

Chất lượng vật liệu

Bánh răng cần được:

• Tôi luyện nhiệt
• Gia công chính xác
• Độ cứng cao

Hiệu suất làm việc

Một sản phẩm chất lượng cần:

• Hoạt động ổn định
• Độ rung thấp
• Tiếng ồn nhỏ

Dịch vụ kỹ thuật

Nhà cung cấp cần có:

• Tư vấn kỹ thuật
• Hỗ trợ lắp đặt
• Bảo trì bảo dưỡng

Kết luận

Hộp giảm tốc bánh răng côn 1 cấp là giải pháp truyền động quan trọng trong nhiều ngành công nghiệp hiện nay. Với khả năng giảm tốc hiệu quả, truyền động vuông góc linh hoạt, hiệu suất cao và độ bền vượt trội, thiết bị này đang ngày càng được sử dụng phổ biến trong các hệ thống cơ khí hiện đại.

Để lựa chọn được sản phẩm phù hợp, doanh nghiệp cần xem xét kỹ các yếu tố như công suất, tỷ số truyền, mô-men xoắn, điều kiện vận hành và chất lượng vật liệu. Đồng thời, việc bảo trì đúng cách cũng đóng vai trò rất quan trọng giúp kéo dài tuổi thọ và đảm bảo hiệu suất vận hành của Hộp giảm tốc bánh răng côn 1 cấp trong thời gian dài.
