Trong các hệ thống băng tải, máy khuấy, máy đóng gói, máy chế biến thực phẩm, dây chuyền sản xuất công nghiệp và các ứng dụng yêu cầu truyền động mô-men xoắn cao, việc lựa chọn bộ truyền động phù hợp đóng vai trò vô cùng quan trọng. Dòng Động cơ giảm tốc bánh răng côn DSK Helical Bevel B-Series đến từ Hàn Quốc là giải pháp được nhiều doanh nghiệp tin dùng nhờ hiệu suất truyền động cao, vận hành ổn định, tuổi thọ dài và khả năng thích ứng với nhiều điều kiện làm việc khác nhau.
Sở hữu thiết kế bánh răng côn xoắn kết hợp bánh răng nghiêng hiện đại, Động cơ giảm tốc bánh răng côn DSK mang đến hiệu suất truyền động vượt trội, giảm rung động và tiếng ồn trong quá trình vận hành. Đây là lựa chọn lý tưởng cho các nhà máy xi măng, thực phẩm, dược phẩm, thép, khai khoáng, hóa chất và nhiều ngành công nghiệp khác.
Để có thể nhận được những tư vấn chi tiết hơn về những sản phẩm của chúng tôi, quý khách vui lòng liên hệ theo thông tin bên dưới:
CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ & GIẢI PHÁP CÔNG NGHIỆP OPTIMEX
SĐT: 0357130444 Tel / Zalo (Mr. Tú – Vito)
Website: Optimex.vn | Narasamyang.vn
Ngoài ra, để có thể tham khảo thêm các dòng sản phẩm mà Công ty chúng tôi đang phân phối, quý khách vui lòng truy cập theo thông tin bên dưới:

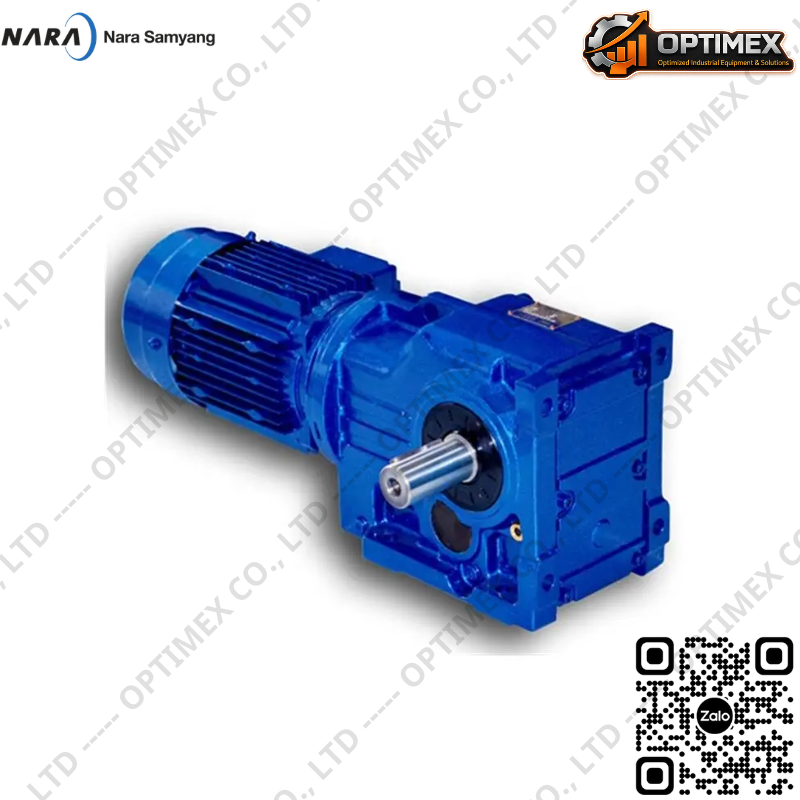

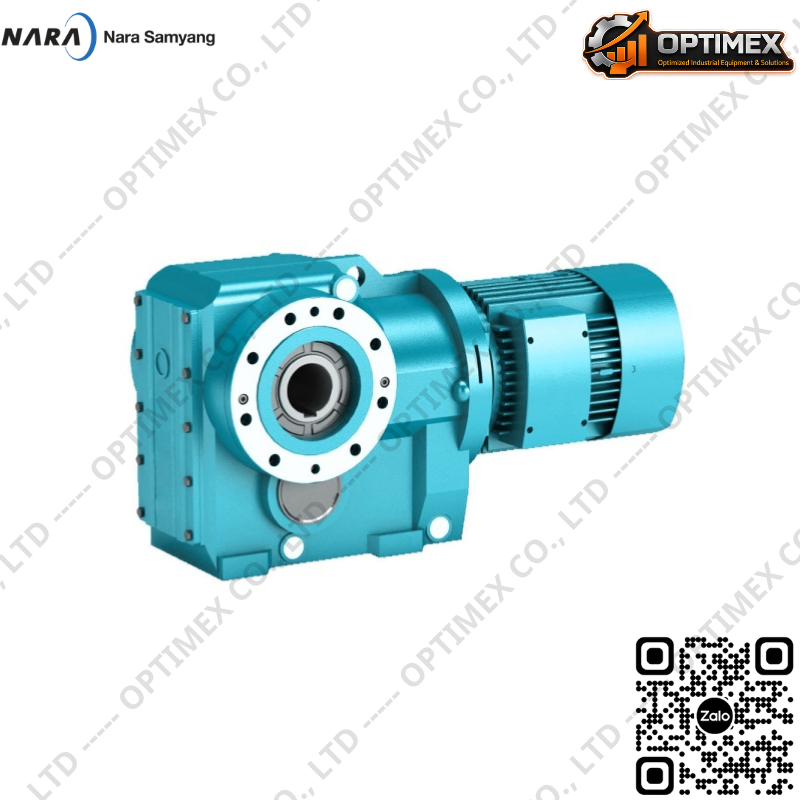

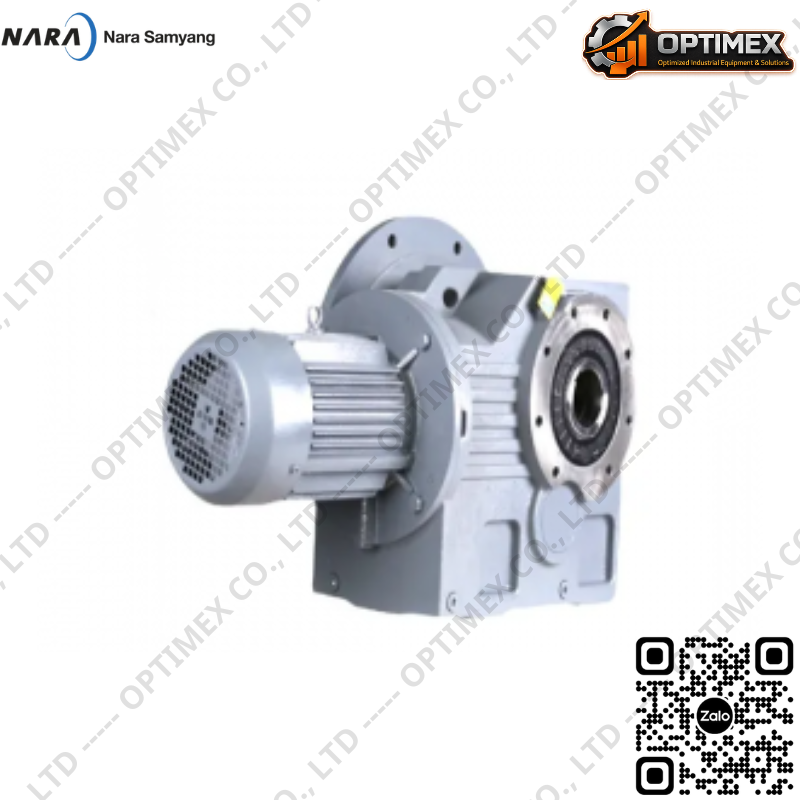

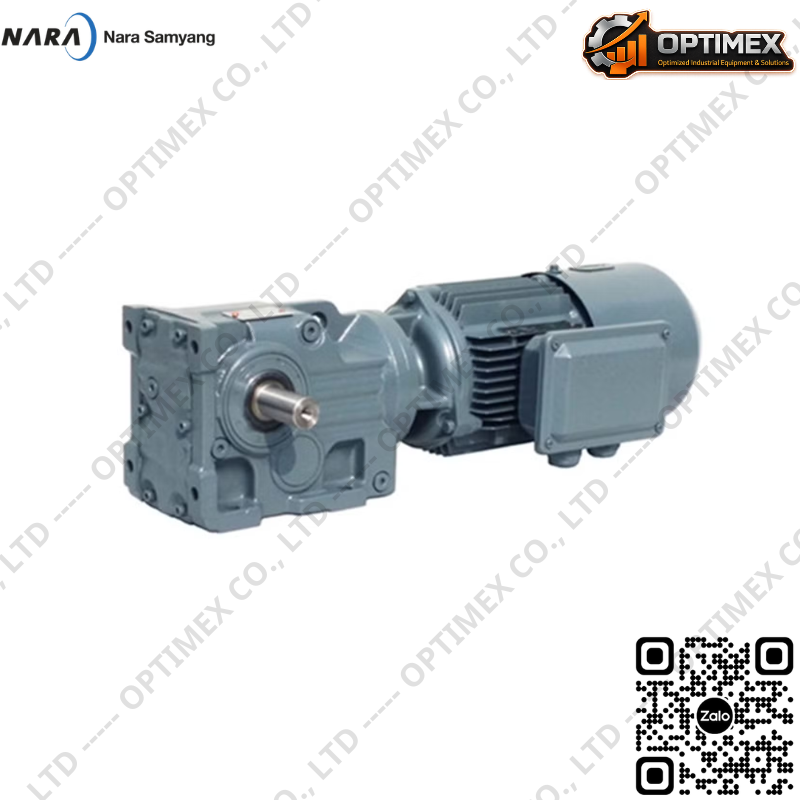

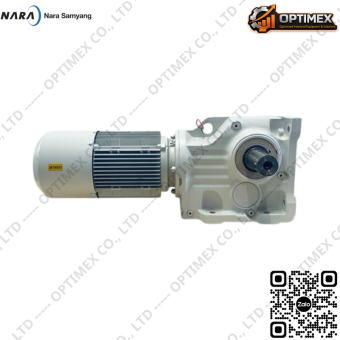

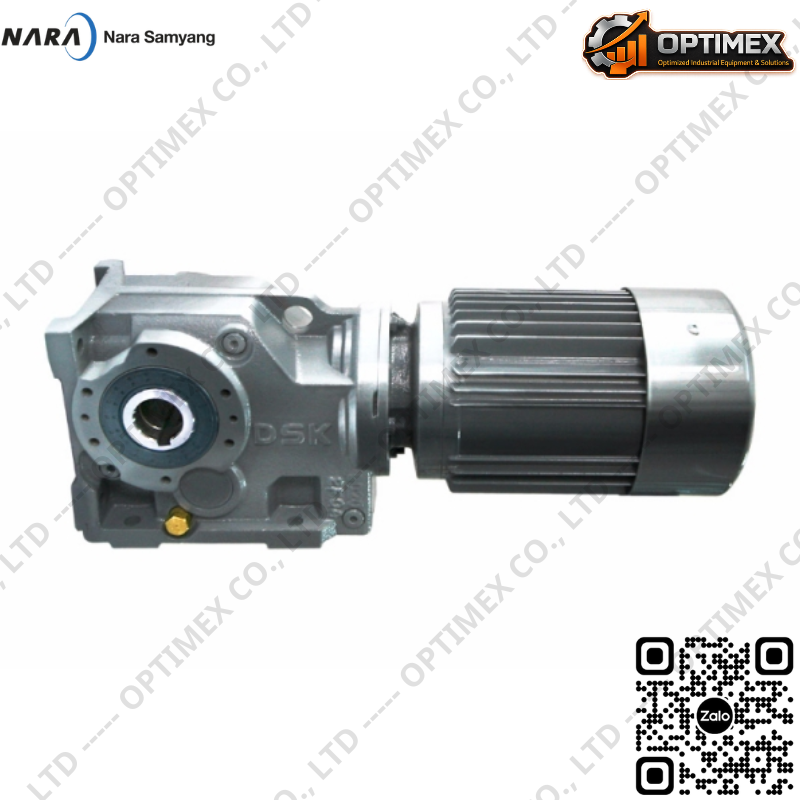

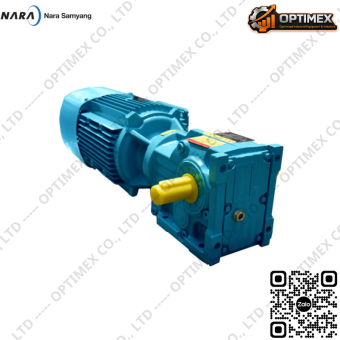

1. Động cơ giảm tốc bánh răng côn DSK B-Series là gì?
Động cơ giảm tốc bánh răng côn DSK B-Series là dòng gear motor sử dụng hệ thống truyền động kết hợp giữa bánh răng nghiêng (Helical Gear) và bánh răng côn xoắn (Bevel Gear). Thiết kế này cho phép thay đổi hướng truyền động vuông góc 90° đồng thời vẫn duy trì hiệu suất cơ học cao.
So với các dòng hộp số trục vít truyền thống, Động cơ giảm tốc bánh răng côn DSK có hiệu suất cao hơn đáng kể, khả năng tải lớn hơn và mức tiêu thụ điện năng thấp hơn. Đây là một trong những dòng sản phẩm chủ lực của hãng DSK – Daesung Industrial Co., Ltd., nhà sản xuất thiết bị truyền động nổi tiếng tại Hàn Quốc.
2. Đặc điểm nổi bật của Động cơ giảm tốc bánh răng côn DSK Helical Bevel
Khi nhắc đến các dòng thiết bị truyền động công nghiệp chất lượng cao, Động cơ giảm tốc bánh răng côn (thuộc dòng B-Series của thương hiệu Động cơ giảm tốc DSK) luôn khẳng định vị thế dẫn đầu nhờ sở hữu những ưu điểm vượt trội sau:
-
Thiết kế tối ưu và cấu trúc hộp giảm tốc liền khối (Unigearbox): Hộp giảm tốc được thiết kế nguyên khối thông qua phương pháp phân tích cấu trúc 3D và mô phỏng phần tử hữu hạn (FEA), giúp duy trì độ bền vững cơ học ổn định và nâng cao độ chính xác khi gia công.
-
Vận hành êm ái, giảm thiểu tiếng ồn: Nhờ ứng dụng quy trình phân tích nguyên nhân gây ồn kết hợp với công nghệ gia công bánh răng tiên tiến (Skiving & Lapping) cùng độ chính xác cao của vỏ hộp, thiết bị mang lại khả năng vận hành cực kỳ êm ái, giảm rung động tối đa.
-
Hệ thống bánh răng côn hiệu suất cao: Việc tích hợp hệ thống bánh răng côn giúp thiết bị đạt hiệu suất truyền động vượt trội, đồng thời tiết kiệm năng lượng hiệu quả trong suốt quá trình vận hành.
-
Động cơ hiệu suất cao và trọng lượng nhẹ: Toàn bộ các model đều có tùy chọn sử dụng mô-tơ hiệu suất cao kết hợp khung nhôm đúc (Diecasting frame), giúp giảm trọng lượng tổng thể, mang lại vẻ ngoài gọn gàng, tinh tế và tản nhiệt tốt.
-
Tính linh hoạt cao trong lắp đặt: Sản phẩm hỗ trợ đa dạng các vị trí lắp đặt (từ M1 đến M6) và nhiều kiểu kết cấu phong phú (chân đế, bích B5/B14, trục rỗng, đĩa co – shrink disk), cho phép thiết bị tương thích hoàn hảo với mọi không gian và điều kiện môi trường làm việc.
-
Độ bền bỉ và chống rò rỉ vượt trội: Sử dụng hệ thống phớt dầu (Oil Seal) chất lượng cao giúp chống bụi bẩn và ngăn chặn tình trạng rò rỉ dầu hiệu quả, kết hợp với các bài kiểm tra đánh giá độ tin cậy nghiêm ngặt từ nhà sản xuất.
3. Cấu tạo của Động cơ giảm tốc bánh răng côn DSK
Để đạt được chất lượng vận hành bền bỉ và hiệu suất vượt trội, dòng sản phẩm Động cơ giảm tốc bánh răng côn (của thương hiệu Động cơ giảm tốc DSK) được cấu thành từ các bộ phận chính với thiết kế tinh xảo sau:
-
Hộp giảm tốc nguyên khối (Gear Box): Được thiết kế theo dạng liền khối thông qua phương pháp phân tích cấu trúc 3D và mô phỏng động lực học, giúp duy trì độ bền vững cơ học ổn định và nâng cao độ chính xác khi gia công.
-
Hệ thống bánh răng côn cao cấp (Bevel Gear & Pinion): Sử dụng các cấp bánh răng (từ cấp 1 đến cấp 3 và bánh răng côn cấp 2) được gia công chuẩn xác gần như tuyệt đối bằng công nghệ Skiving và Lapping, giúp truyền lực hiệu quả, giảm thiểu ma sát và tiếng ồn.
-
Động cơ điện (Motor): Áp dụng động cơ hiệu suất cao cho mọi dải công suất, kết hợp với khung nhôm đúc (Diecasting frame) giúp thiết bị đạt trọng lượng nhẹ, sở hữu ngoại quan tinh tế, sang trọng và tản nhiệt tối ưu.
-
Hệ thống vòng bi (Bearing): Được lựa chọn cẩn thận dựa trên việc cân nhắc kỹ lưỡng tải trọng hướng tâm (radial load), tải trọng đầu ra và đặc tính vận hành thực tế của các bánh răng.
-
Phớt chắn dầu (Oil Seal): Trang bị loại phớt dầu chất lượng cao tại các vị trí trục, mang lại khả năng chống bụi bẩn và ngăn chặn tình trạng rò rỉ dầu tuyệt đối.
-
Hệ thống phanh (Brake) tùy chọn: Bao gồm các dòng phanh dạng lò xo hành trình (Spring Actuated Type) như AC-B type (SHB Series) hoặc DC-B type (HBV Series) đóng vai trò kiểm soát an toàn, hỗ trợ điều chỉnh mô-men xoắn và có tùy chọn tay gạt giải phóng phanh thủ công.
4. Ứng dụng của Động cơ giảm tốc bánh răng côn
Nhờ cấu trúc trục vuông góc kết hợp hệ bánh răng côn hiệu suất cao, Động cơ giảm tốc bánh răng côn (từ thương hiệu Động cơ giảm tốc DSK) được ứng dụng rộng rãi trong nhiều ngành công nghiệp nặng và tự động hóa:
Hệ thống băng tải, băng chuyền công nghiệp nặng:
-
Ứng dụng: Dùng trong các dây chuyền vận chuyển nguyên vật liệu, khai thác khoáng sản, sản xuất xi măng, thức ăn chăn nuôi hay các kho vận tự động (Logistics).
-
Ưu điểm khi sử dụng: Cấu trúc thiết kế liền khối (Unigearbox) chịu lực tốt cùng khả năng chịu tải trọng hướng tâm (radial load) cao giúp thiết bị vận hành bền bỉ dưới tải trọng lớn mà không bị biến dạng hay rung lắc.
Thùng khuấy, máy trộn và bể xử lý nước thải:
-
Ứng dụng: Trang bị cho các máy khuấy hóa chất, máy trộn bê tông, máy khuấy trong ngành thực phẩm hoặc các cánh gạt bùn tại hệ thống xử lý nước thải.
-
Ưu điểm khi sử dụng: Thiết kế lắp đặt đa dạng (đặc biệt là kiểu lắp bích, trục rỗng hoặc đĩa co Shrink Disk) giúp kết nối trực tiếp với trục khuấy một cách gọn gàng; phớt chắn dầu (Oil Seal) chất lượng cao ngăn chặn hiệu quả sự rò rỉ mỡ/dầu vào môi trường khuấy.
Hệ thống nâng hạ, cầu trục và cổng trục:
-
Ứng dụng: Lắp đặt tại các cơ cấu nâng hạ, tời kéo, cầu trục trong nhà xưởng và cảng biển.
-
Ưu điểm khi sử dụng: Tích hợp hệ thống phanh an toàn (AC-B hoặc DC-B) với phản hồi nhanh và mô-men phanh chính xác, giúp giữ tải an toàn khi dừng đột ngột hoặc ngắt điện, đảm bảo tối đa độ an toàn lao động.
Thiết bị đóng gói, dây chuyền chế biến thực phẩm và dược phẩm:
-
Ứng dụng: Sử dụng trong các máy đóng gói, máy dán nhãn, dây chuyền chiết rót tự động yêu cầu độ chính xác và không gian lắp đặt hạn chế.
-
Ưu điểm khi sử dụng: Vỏ nhôm đúc nhẹ, ngoại quan tinh tế cùng công nghệ gia công bánh răng Skiving & Lapping giúp máy vận hành siêu êm, không gây tiếng ồn, giảm nhiệt độ tỏa ra và tiết kiệm điện năng tiêu thụ.
Máy cẩu, cơ cấu truyền động xoay và máy nén/máy ép:
-
Ứng dụng: Các thiết bị truyền động góc vuông trong ngành chế tạo máy, cơ khí chế tạo, dây chuyền cán thép.
-
Ưu điểm khi sử dụng: Thiết kế đầu ra vuông góc 90 độ giúp tối ưu không gian lắp đặt theo chiều ngang, dải tỷ số truyền rộng và khả năng kết hợp với biến tần (Inverter) giúp dễ dàng điều khiển tốc độ linh hoạt theo nhu cầu sản xuất.
⇒ Đặc biệt, trong các hệ thống cần đổi hướng truyền động vuông góc và yêu cầu mô-men lớn, Động cơ giảm tốc bánh răng côn là lựa chọn tối ưu hơn nhiều so với các dòng hộp số thông thường.
5. Bảng thông số kỹ thuật tóm tắt DSK Helical Bevel B-Series
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | DSK – Daesung Industrial |
| Dòng sản phẩm | Helical Bevel B-Series |
| Kiểu truyền động | Helical Bevel Gear |
| Model tiêu chuẩn | B020, B040, B060, B080 |
| Công suất động cơ | 0.4 kW – 5.5 kW |
| Điện áp | 220V, 380V, 400V, 415V, 440V, 460V |
| Tần số | 50Hz / 60Hz |
| Kiểu lắp đặt | Chân đế, B5, B14 |
| Kiểu trục ra | Trục đặc, trục rỗng |
| Tùy chọn | Shrink Disc, Brake |
| Góc truyền động | 90° |
| Pha điện | 1 pha hoặc 3 pha |
| Cấp bảo vệ | IP54, IP44 |
| Loại phanh | AC-B, DC-B |
| Hướng lắp hộp cực điện | 0°, 90°, 180°, 270° |
6. Các model phổ biến của DSK B-Series
| Model | Công suất
P (kW) |
Tỉ số truyền
(i) |
50Hz |
60Hz |
Fra [N] | ||||
| na [rpm] | Ma [N.m] | fB | na [rpm] | Ma [N.m] | fB | ||||
| B080
BF080 BA080 BAF080 |
0,4
|
76,37 – 144,79
|
9,5 – 18
|
212 – 401
|
2,05 – 3,90
|
12 – 22
|
172 – 325
|
2,50 – 4,75
|
12900 – 13000
|
| B060
BF060 BA060 BAF060 |
69,12 – 145,14
|
9,5 – 20
|
191 – 402
|
1,50 – 3,15
|
12 – 25
|
155 – 326
|
1,80 – 3,85
|
9000 – 9700
|
|
| B040
BF040 BA040 BAF040 |
63,30 – 131,87
|
10 – 22
|
175 – 365
|
1,10 – 2,30
|
13 – 27
|
142 – 296
|
1,35 – 2,80
|
6690 – 7960
|
|
| B020
BF020 BA020 BAF020 |
5,36 – 97,81
|
14 – 257
|
15 – 271
|
0,75 – 9,25
|
17 – 317
|
12 – 220
|
0,90 – 11,25
|
2970 – 5220
|
|
| B080
BF080 BA080 BAF080 |
0,75
|
57,28 – 123,54
|
11 – 24
|
295 – 640
|
1,30 – 2,80
|
14 – 30
|
241 – 521
|
1,60 – 3,40
|
11700 – 13000
|
| B060
BF060 BA060 BAF060 |
57,42 – 123,85
|
11 – 24
|
300 – 645
|
0,95 – 2,00
|
14 – 30
|
242 – 522
|
1,15 – 2,45
|
7130 – 9290
|
|
| B040
BF040 BA040 BAF040 |
39,61 – 75,20
|
18 – 35
|
205 – 390
|
1,00 – 1,95
|
23 – 43
|
167 – 317
|
1,20 – 2,35
|
6060 – 7740
|
|
| B020
BF020 BA020 BAF020 |
3,98 – 44,46
|
31 – 347
|
21 – 230
|
0,85 – 6,00
|
38 – 427
|
17 – 187
|
1,05 – 7,30
|
2250 – 4170
|
|
| B080
BF080 BA080 BAF080 |
1,5
|
24,00 – 90,04
|
16 – 59
|
245 – 910
|
0,90 – 3,30
|
19 – 71
|
202 – 759
|
1,10 – 4,00
|
9370 – 13000
|
| B060
BF060 BA060 BAF060 |
38,49 – 60,81
|
23 – 37
|
390 – 620
|
0,95 – 1,55
|
28 – 44
|
324 – 513
|
1,15 – 1,90
|
7480 – 8920
|
|
| B040
BF040 BA040 BAF040 |
11,77 – 39,61
|
36 – 120
|
120 – 400
|
1,00 – 2,30
|
43 – 144
|
99 – 334
|
1,20 – 2,80
|
5340 – 5890
|
|
| B020
BF020 BA020 BAF020 |
3,98 – 23,36
|
60 – 354
|
40 – 235
|
0,80 – 3,10
|
73 – 427
|
34 – 197
|
0,95 – 3,75
|
2420 – 2860
|
|
| B080
BF080 BA080 BAF080 |
2,2
|
5,20 – 60,66
|
23 – 271
|
78 – 900
|
0,90 – 3,27
|
28 – 327
|
64 – 750
|
1,10 – 5,45
|
11700 – 13000
|
| B060
BF060 BA060 BAF060 |
11,26 – 44,43
|
32 – 126
|
168 – 660
|
0,90 – 2,50
|
38 – 151
|
139 – 549
|
1,10 – 3,05
|
5100 – 7850
|
|
| B040
BF040 BA040 BAF040 |
4,64 – 25,91
|
54 – 304
|
69 – 385
|
1,05 – 3,00
|
66 – 366
|
57 – 320
|
1,30 – 3,65
|
4180 – 5260
|
|
| B020
BF020 BA020 BAF020 |
3,98 – 13,08
|
108 – 354
|
59 – 195
|
0,85 – 2,10
|
130 – 427
|
49 – 162
|
1,05 – 2,55
|
2250 – 2370
|
|
| B080
BF080 BA080 BAF080 |
3,7
|
4,69 – 30,22
|
47 – 303
|
117 – 752
|
1,10 – 2,70
|
56 – 362
|
98 – 628
|
1,30 – 3,30
|
5070 – 13000
|
| B060
BF060 BA060 BAF060 |
7,55 – 24,05
|
59 – 188
|
188 – 599
|
1,05 – 1,95
|
71 – 225
|
157 – 500
|
1,25 – 2,35
|
5530 – 6160
|
|
| B080
BF080 BA080 BAF080 |
5,5
|
5,20 – 24,00
|
60 – 275
|
191 – 880
|
0,90 – 1,85
|
71 – 327
|
161 – 742
|
1,10 – 2,25
|
10800 – 12600
|
7. Hướng dẫn lựa chọn động cơ giảm tốc bánh răng côn phù hợp
Để lựa chọn được một thiết bị Động cơ giảm tốc bánh răng côn (dòng B-Series từ thương hiệu Động cơ giảm tốc DSK) đáp ứng chính xác yêu cầu kỹ thuật và đảm bảo độ bền tối ưu, kỹ sư cần tuân thủ các bước tính toán và nguyên tắc chọn lựa quan trọng sau đây:

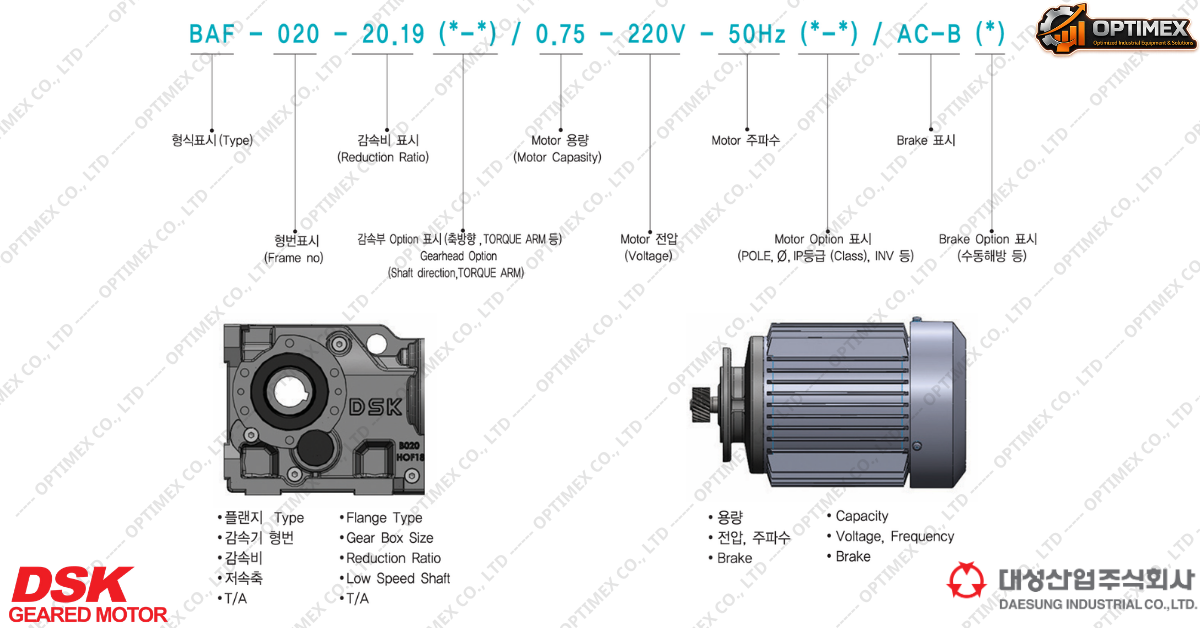

Xác định các thông số vận hành cơ bản:
-
Cần xác định rõ công suất động cơ (kW), điện áp, tần số nguồn điện (50Hz hoặc 60Hz), tỷ số truyền (Reduction Ratio) hoặc tốc độ đầu ra mong muốn.
-
Lựa chọn hình thức lắp đặt phù hợp với không gian máy (ví dụ: kiểu chân đế B, bích BF/BAF, trục rỗng BH/BHZ hoặc đĩa co) cùng vị trí lắp đặt cụ thể từ M1 đến M6.
Tính toán và lựa chọn hệ số an toàn (fB):
-
Việc lựa chọn thiết bị không chỉ dựa vào mô-men xoắn cần thiết mà bắt buộc phải xem xét hệ số an toàn (fB) dựa trên đặc tính máy móc, thời gian vận hành (giờ/ngày) và tần suất khởi động (cycles/hour).
-
Tải trọng được phân loại theo mức độ va đập: Tải đều (S ≤ 0.2), tải va đập trung bình ($S \le 3$), hoặc tải va đập nặng (S ≤ 10). Giá trị hệ số an toàn tra được từ biểu đồ phải nhỏ hơn hoặc bằng hệ số an toàn kỹ thuật quy định trong bảng đặc tính sản phẩm.
Tính toán tỷ số và hệ số quán tính (Load Factor):
-
Cần tính toán tỷ số giữa mô-men quán tính khối lượng phụ tải và mô-men quán tính của mô-tơ, quy đổi về trục đầu vào của động cơ theo công thức kỹ thuật đi kèm.
-
Trường hợp sử dụng phanh (Brake), cần cộng thêm giá trị quán tính của cụm phanh để đảm bảo độ chính xác khi hãm tải.
Kiểm tra lực hướng tâm Overhang Load (OHL) và tải dọc trục:
-
Xem xét các thiết bị truyền động đầu ra như bánh răng, xích, đai V hay đai dẹt để xác định hệ số truyền động tương ứng (Iz) và tính toán lực tác dụng thực tế lên trục.
-
Nếu điểm đặt lực không nằm ở chính giữa tâm trục đầu ra, cần áp dụng công thức quy đổi theo khoảng cách a, b được cung cấp trong tài liệu để đảm bảo lực tác dụng không vượt quá giới hạn chịu tải của vòng bi (L10h)
8. Vì sao nên chọn động cơ giảm tốc DSK?
Trong bối cảnh các nhà máy sản xuất hiện đại đòi hỏi sự chính xác, bền bỉ và tiết kiệm chi phí vận hành, dòng Động cơ giảm tốc bánh răng côn (thuộc B-Series của thương hiệu Động cơ giảm tốc DSK) là giải pháp hoàn hảo mang lại nhiều lợi ích thiết thực cho dây chuyền công nghiệp:
-
Tối ưu hóa diện tích và không gian lắp đặt: Thiết kế đầu ra vuông góc 90 độ kết hợp cùng kiểu dáng gọn nhẹ giúp tiết kiệm tối đa không gian nhà xưởng. Thiết bị hỗ trợ đa dạng cấu trúc lắp đặt (từ chân đế, mặt bích B5/B14 đến trục rỗng và đĩa co Shrink Disk) cùng 6 vị trí linh hoạt (M1 đến M6), cho phép tích hợp dễ dàng vào bất kỳ dây chuyền máy móc nào có không gian hạn chế.
-
Độ tin cậy kỹ thuật và tuổi thọ cao: Sản phẩm được sản xuất trên dây chuyền công nghệ tiên tiến (như máy phay/mài bánh răng CNC SKIVING & HOBBING, công nghệ Thụy Sĩ Micron) và trải qua quá trình kiểm tra chất lượng nghiêm ngặt (kiểm tra độ bền, nhiệt độ, độ rung, lớp cách điện và thử nghiệm môi trường khắc nghiệt). Cấu trúc vỏ liền khối (Unigearbox) đảm bảo khả năng chịu va đập lớn và hạn chế tối đa sự cố hỏng hóc hóc hóc trong quá trình vận hành.
-
Tiết kiệm điện năng và chi phí vận hành: Nhờ tích hợp mô-tơ hiệu suất cao kết hợp cùng bộ truyền bánh răng côn đạt tỷ lệ truyền động tối ưu, thiết bị giúp giảm thiểu thất thoát năng lượng dạng nhiệt, từ đó tối ưu chi phí tiền điện cho doanh nghiệp và đáp ứng các tiêu chuẩn tiết kiệm năng lượng hiện đại.
-
Vận hành liên tục, êm ái và an toàn: Công nghệ gia công bề mặt bánh răng Skiving & Lapping tỉ mỉ giúp máy hoạt động siêu êm, giảm tiếng ồn và chấn động cho môi trường làm việc xung quanh. Tùy chọn trang bị hệ thống phanh an toàn (AC-B hoặc DC-B) đảm bảo khả năng giữ tải và dừng chính xác tuyệt đối, giảm thiểu rủi ro sự cố lao động và bảo vệ các thiết bị khác trong dây chuyền.
-
Đạt tiêu chuẩn chất lượng quốc tế: Sản phẩm sở hữu đầy đủ các chứng nhận chất lượng quốc tế uy tín như CE Mark (Châu Âu), CCC Mark (Trung Quốc) và Chứng nhận Hiệu suất cao, giúp doanh nghiệp yên tâm về chuẩn mực chất lượng và thuận lợi khi xuất khẩu máy móc ra thị trường toàn cầu.
9. Kết luận
DSK Helical Bevel B-Series là dòng Động cơ giảm tốc bánh răng côn chất lượng cao được thiết kế nhằm đáp ứng nhu cầu truyền động trong môi trường công nghiệp hiện đại. Với cấu tạo chắc chắn, hiệu suất cao, mô-men lớn và đa dạng kiểu lắp đặt, sản phẩm mang đến giải pháp tối ưu cho các hệ thống băng tải, khuấy trộn, nâng hạ và dây chuyền sản xuất tự động.
Nếu doanh nghiệp đang tìm kiếm một dòng Động cơ giảm tốc bánh răng côn bền bỉ, hiệu quả và có khả năng hoạt động ổn định trong thời gian dài, DSK Helical Bevel B-Series chắc chắn là lựa chọn đáng cân nhắc cho mọi dự án công nghiệp.
